电梯控制线路实训考核设备,电梯控制线路实训考核台,电梯控制线路实训考核装置是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYS-516A

[产品名称]：电梯控制线路实训考核设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

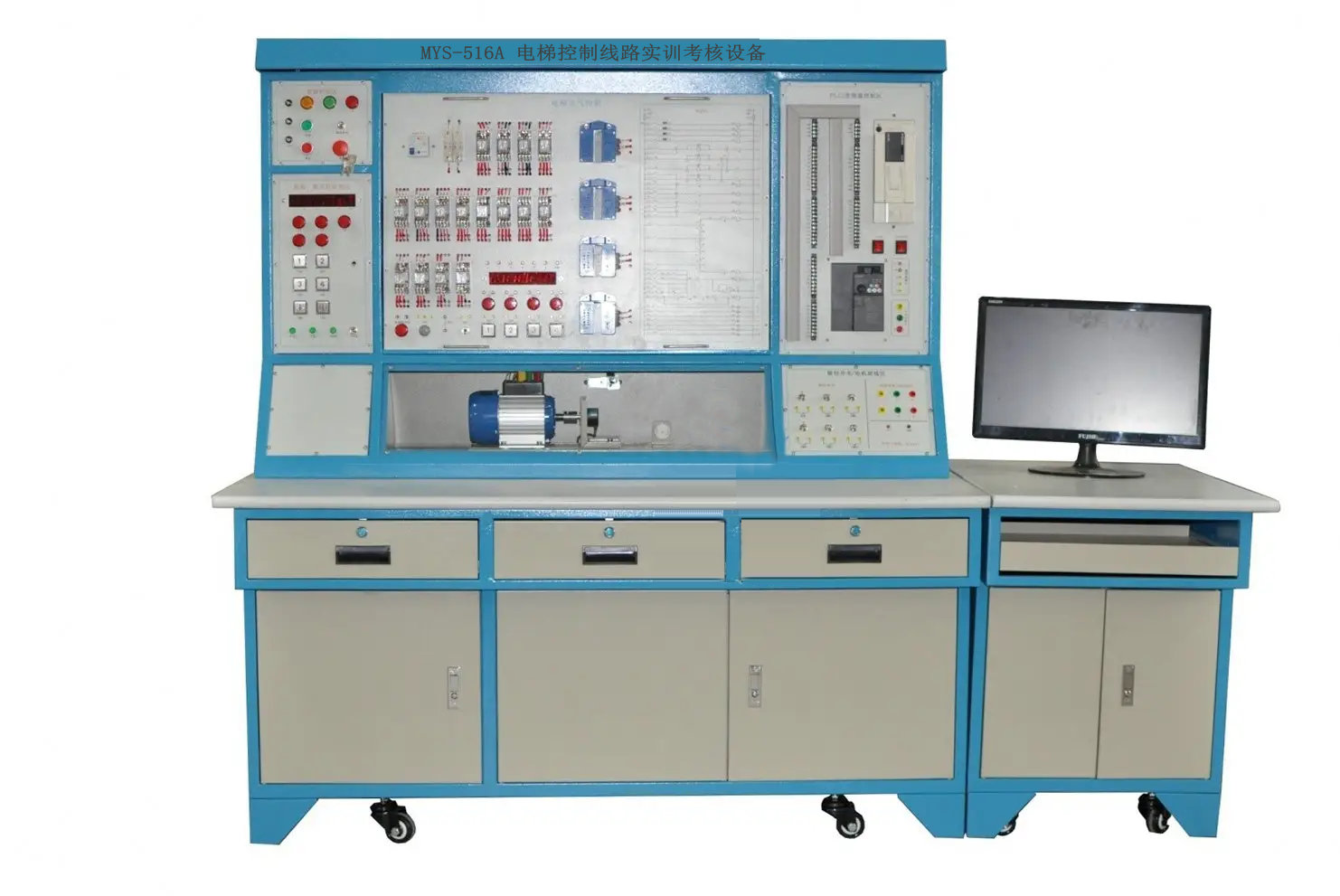

MYS-516A 电梯控制线路实训考核设备

一、产品概述：
电梯控制线路实训考核设备,电梯控制线路实训考核台,电梯控制线路实训考核装置是根据劳动部对"电梯维修工"及"维修电工"相关标准设计而成，符合《现代电梯构造与使用》、《电梯安装与维修》等流行教材中的知识要点，尤其是对控制线路方面的，采用多种模块设计，可灵活改变电路形式以便达到教学目的。电梯控制线路实训台的电路采用模块化设计，内容包括平层电路、门机电路、曳引机电路等，并配备了开放性的实训模块，学员可以通过自行接线达到电梯控制线路实操的目的，但可以通过传统的继电线路控制电梯，而且可以通过现代控制技术PLC应用，使学员的控制技能更上一个台阶。由于采用了模化的设计，升级和扩展变得十分容易方便，该套设备还能不断更新增加新的控制线路，和控制系统，变频器技术、单片机控制技术都能在此套设备上得意应用，真正实现了切合实际、操作便捷、扩展容易、技术先进的实训与考核。
二、结构：
桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实训屏部分：实训屏分上下两部分，上部分挂箱（模块）空位，以及PLC，公用按键指示灯板，漏电开关；下部分是门机系统模拟控制区和三相电机，操作过程及结果直观移动，并设置了门机减速开关位置调节，并且控制端都以插线端子的形式引出，方便学员实训。
实验模块：采用挂箱式模块化设计，标准化的尺寸设计，元器件布局合理，更换操作容易，固定牢靠。并且具有故障设置装置以及电路切换装置。面板安装工艺采用 "隐形螺钉"固定技术，文字符采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。采用 "碰珠式" 设计模块安放区，使操作更加方便，固定更加牢固。提供通用市电电源接头，方便老师带到其他地点演示操作。
实验导线：所有接插件连接线均采用安全型迭接插头，为学生实验提供了极高的安全性。
三、实训项目：
电梯线路控制实训
1、门机线路控制实训
2、门机线路原理图与线路工作同步演示
3、门机线路换速延时原理及调节
4、安全触板线路实训
5、关门减速、加速物理定位调节实训
6、开门减速、加速物理定位调节实训
7、关门减速、加速电路调速实训
8、开门减速、加速电路调速实训
9、电梯运行线路控制实训
10、电梯平层原理实训
11、继电线路控制实训
12、呼叫存储电路原理
13、平层开关实训电路
14、运行线路原理图与线路工作同步演示
15、楼层指示电路
16、主电路控制实训
17、主电路原理图与电路工作同步演示
18、主电路换速实训
19、PLC控制门机线路实训
20、PLC控制电梯运行线路
21、PLC控制主电路
电气线路排故实训
1、门机线路排故与检修（8处故障）
2、电梯运行线路排故与检修（15处故障）
3、主控线路排故与检修（12处故障）
四、技术参数：
工作电源：AC380±5％（三相五线）50Hz
额定功率：≤ 0.8 KW
相对湿度：≤ 85%
环境温度：－10℃ ～40 ℃
外形尺寸：2100×750×1620mm（带电脑桌）
安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
三相电机：380V 90W
直流电机：24V DC 2A 20r/min
P L C ：三菱FX2N－48MR（带FX2N-8EYR）
五、配置与要求：

序号	配置名称	型号	单位	数量	备注
1	电源控制实验屏	MYS-516A-01	套	12
2	钢制实验台	MYS-516A-02	张	12
3	钢制电脑桌		张	12
4	学生电脑		台	12	校方选配
5	门开关控制电路模块		套	12
6	电梯运行控制线路模块		套	12
7	主控线路控制模块		套	12
8	PLC控制线路模块		套	12
9	多功能实操模块		套	12
10	工具包		套	12
11	钢制模块贮存柜	MY-608-06	套		适量
12	学生ABS注塑凳		张	24
13	实验导线		套	12
14	《使用说明书.实验指导书》		本	13

友情提示：

1、设备验收：各采购单位收货时请检查电梯控制线路实训考核设备的货品外观，核实的本设备及配件，拒收处于受损状态的电梯控制线路实训考核设备；

2、设备质保：茂育将为各采购单位提供电梯控制线路实训考核设备说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电梯控制线路实训考核设备的有偿维修；

3、设备退换货：各采购单位单方面原因导致电梯控制线路实训考核设备的选型错误或购设备数量错误，造成电梯控制线路实训考核设备的退换货要求，将不被接受；

4、设备货期：电梯控制线路实训考核设备发货期为参考值，如您需要了解电梯控制线路实训考核设备的精确货期，请与上海茂育的销售人员联系；

5、如各采购单位对电梯控制线路实训考核设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电梯控制线路实训考核设备的技术咨询。
