工程机械全车电器带空调系统综合实训台,工程机械全车电器带空调系统综合实训装置,工程机械全车电器带空调系统综合实训设备采用 ZC50工程机械整车电器与空调系统实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统与空调系统的组成结构和工作过程。实训台由原理示教板、整车电器与空调系统实物运行台、电脑控制机柜（选配）构成。

[规格型号]：MY-9021

[产品名称]：工程机械全车电器带空调系统综合实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

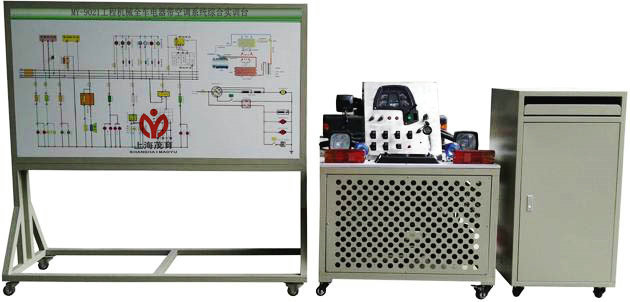

MY-9021 工程机械全车电器带空调系统综合实训台

一、产品概述：
工程机械全车电器带空调系统综合实训台,工程机械全车电器带空调系统综合实训装置,工程机械全车电器带空调系统综合实训设备采用 ZC50工程机械整车电器与空调系统实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统与空调系统的组成结构和工作过程。实训台由原理示教板、整车电器与空调系统实物运行台、电脑控制机柜（选配）构成。
二、功能特点：
1、真实可运行的整车电器与空调系统，充分展示整车电器与空调系统的组成结构；
2、接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统与空调系统的工作过程；
3、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理；
4、面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等；
5、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置；
6、实训台安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化；
7、实训台提供了学员练习空调系统加注制冷剂、检漏等实操工作平台；
8、真实可运行的原车手动空调系统，充分展示空调系统的组成结构和工作过程；
9、由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车手动空调系统的工作过程以及工作原理。
三、技术规格：
1、外形尺寸（约）：示教台1740×650×1700mm(长×宽×高)；
运行台2080×1280×1500mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、工作电压：直流24V；
4、工作温度：-40℃～+50℃；
5、三相异步电动机：
型号：YT 100L1-4；
电压：AC 220V/380V；
功率：2.2KW；
转速：1420r/min；
颜色：7032。
6、钢管：40*40*3mm；
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm。
四、基本配置：（每台）

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	2
26	蓄电池		台	2
27	保险丝盒	茂育配套	个	1
28	电源总开关	50A	个	1
29	移动台架(带自锁脚轮装置)	示教台1740×650×1700mm 运行台2080×1280×1500mm	台	2
30	空调系统	原车	套	1
31	故障模拟与排除装置	茂育配套	套	1
32	教师手册	茂育配套	套	1
33	合格证与保修卡	茂育配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查工程机械全车电器带空调系统综合实训台的货品外观，核实的本设备及配件，拒收处于受损状态的工程机械全车电器带空调系统综合实训台；
2、设备质保：茂育将为各采购单位提供工程机械全车电器带空调系统综合实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对工程机械全车电器带空调系统综合实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致工程机械全车电器带空调系统综合实训台的选型错误或购设备数量错误，造成工程机械全车电器带空调系统综合实训台的退换货要求，将不被接受；
4、设备货期：工程机械全车电器带空调系统综合实训台发货期为参考值，如您需要了解工程机械全车电器带空调系统综合实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对工程机械全车电器带空调系统综合实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关工程机械全车电器带空调系统综合实训台的技术咨询。
