CAN-BUS全车数据总线系统实训台,CAN-BUS全车数据总线系统实训装置,CAN-BUS全车数据总线系统实训设备采用全新大众B5-CAN数据传输网络系统实物为基础，充分展示CAN数据传输网络系统的组成结构和工作过程；适用于学校对汽车CAN数据传输网络系统理论和维修实训的教学需要。

[规格型号]：MY-8082

[产品名称]：CAN-BUS全车数据总线系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

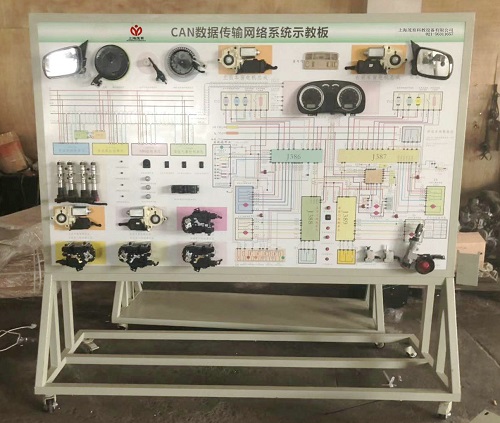

MY-8082 CAN-BUS全车数据总线系统实训台

一、产品概述：
CAN-BUS全车数据总线系统实训台,CAN-BUS全车数据总线系统实训装置,CAN-BUS全车数据总线系统实训设备采用全新大众B5-CAN数据传输网络系统实物为基础，充分展示CAN数据传输网络系统的组成结构和工作过程。适用于学校对汽车CAN数据传输网络系统理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的CAN数据传输网络系统，充分展示车载网络系统的组成结构；操纵各种数据传输信号的电路元件，如档位开关、节气门信号、转速信号、水温信号、防盗信号、电动窗开关信号、门锁信号等，真实演示CAN数据传输网络系统的工作过程；
2、示教板面板采用耐撞击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析车载网络系统的工作原理；
3、示教板面板上安装有检测端子，可直接在面板上检测CAN数据传输网络系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对车载网络相连接的发动机系统、自动变速器系统、仪表系统、ABS系统、舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能；
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置；
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸（约）：2400×700×1800mm(长×宽×高)；
2、外接电源：交流220V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、颜色：7032；
6、钢管：40*40*3mm；
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图；面板200012004mm	套	1
2	组合仪表	配套	套	1
3	点火开关(带识读线圈)	配套	个	1
4	诊断座	OBDⅡ	个	1
5	发动机控制单元	配套	套	1
6	自动变速器控制单元	配套	套	1
7	自动变速器多功能开关	配套	个	1
8	ABS控制单元	配套	套	1
9	舒适系统控制单元	配套	套
10	无分电器点火线圈	配套	套	1
11	火花塞	配套	个	4
12	代替喷油嘴的发光二极管	配套	套	1
13	司机侧车门控制单元及门锁总成	配套	套	1
14	副司机侧车门控制单元及门锁总成	配套	套	1
15	左后车门控制单元及门锁总成	配套	套	1
16	右后车门控制单元及门锁总成	配套	套	1
17	主电动窗开关	配套	个	1
18	右前电动窗开关	配套	个	1
19	左后电动窗开关	配套	个	1
20	右后电动窗开关	配套	个	1
21	节气门体	配套	套	1
22	水温传感器	配套	个	1
23	保险丝盒	配套	个	1
24	移动台架(带自锁脚轮)	2400×700×1800mm (长×宽×高)	台	1
25	故障模拟与排除装置	配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查CAN-BUS全车数据总线系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的CAN-BUS全车数据总线系统实训台；
2、设备质保：茂育将为各采购单位提供CAN-BUS全车数据总线系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对CAN-BUS全车数据总线系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致CAN-BUS全车数据总线系统实训台的选型错误或购设备数量错误，造成CAN-BUS全车数据总线系统实训台的退换货要求，将不被接受；
4、设备货期：CAN-BUS全车数据总线系统实训台发货期为参考值，如您需要了解CAN-BUS全车数据总线系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对CAN-BUS全车数据总线系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关CAN-BUS全车数据总线系统实训台的技术咨询。
