帕萨特01N自动变速器实验台,帕萨特01N自动变速器实验装置,帕萨特01N自动变速器实验设备采用帕萨特01N自动变速器为基础，调速三相电机为动力源，可对自动变速器进行档位显示、换档等各项测试工况实际操作；真实展示电控自动变速器组成结构和原理及工作过程。

[规格型号]：MYQB-16

[产品名称]：帕萨特01N自动变速器实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

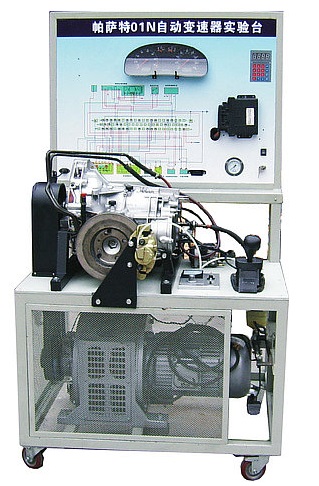

MYQB-16 帕萨特01N自动变速器实验台

一、产品概述：
帕萨特01N自动变速器实验台,帕萨特01N自动变速器实验装置,帕萨特01N自动变速器实验设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用帕萨特01N自动变速器为基础，调速三相电机为动力源，可对自动变速器进行档位显示、换档等各项测试工况实际操作。真实展示电控自动变速器组成结构和原理及工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握自动变速器的构造和原理，提高学生对自动变速器的初步认识，使学生了解自动变速器起到更直观更深入的教学目的，是各汽车学校对自动变速器系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、结构组成：
该设备采用帕萨特01N自动变速器总成、自动变速器控制单元、挂档杆总成、变速器油散热装置、组合仪表、三相调速电机、节气门体总成、发动机曲轴传感器及信号盘、诊断座、压力表、故障设置系统、原车电路原理图板及检测端子、移动台架等。配任务驱动教学模式的实训指导书及台架操作说明书。各传感器及执行器安装数字显示表、台架安装主油道压力表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
三、功能特点：
1、自动变速器正常运转，二极管显示电磁阀工况；
2、故障模拟系统可模拟实际运行工况，设置多种实车自动变速器常见故障。具体内容详见故障模拟设置装置说明；
3、指针式压力表指示主油道压力值；
4、实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器，如电阻、电压、电流、频率、波形信号等；
6、配备原车诊断座，可使用电脑诊断仪对自动变速器电控系统读取故障码和数据流等；
7、实训台加装电源总开关、及其他转动部位防护罩等安全保护装置；
8、变速器可进行各项实际操作的实训项目。变速器可进行换档/自动升降档等实际测试；
9、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
四、技术参数：
1、外形尺寸：1200×900×1700mm；
2、外接电源：交流220V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃-+50℃；
5、三相异步电动机：
电压：AC 220V/380V 50Hz；
电流：11.8A/6.8A；
功率：3KW；
转速：1420r/min。
6、钢管：40*40*3mm；
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm。

友情提示：
1、设备验收：各采购单位收货时请检查帕萨特01N自动变速器实验台的货品外观，核实的本设备及配件，拒收处于受损状态的帕萨特01N自动变速器实验台；
2、设备质保：茂育将为各采购单位提供帕萨特01N自动变速器实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对帕萨特01N自动变速器实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致帕萨特01N自动变速器实验台的选型错误或购设备数量错误，造成帕萨特01N自动变速器实验台的退换货要求，将不被接受；
4、设备货期：帕萨特01N自动变速器实验台发货期为参考值，如您需要了解帕萨特01N自动变速器实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对帕萨特01N自动变速器实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关帕萨特01N自动变速器实验台的技术咨询。
