电控悬架系统实验台,电控悬架系统实验装置,电控悬架系统实验设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，采用奥迪车系车门开关、刹车开关、高度控制开关、空气悬挂电脑、左前轮空气悬挂、右前轮空气悬挂、左后轮空气悬挂、右后轮空气悬挂、左前、右前、左后、右后高度传感器、干燥器和空气泵、前高度控制阀、后高度控制阀、排气阀，诊断座、发电机充电模拟、节气门开度模拟、转向传感器、大型彩色喷绘电路原理图、故障设置和排除盒的组成结构和工作过程。

[规格型号]：MYQD-07

[产品名称]：电控悬架系统实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

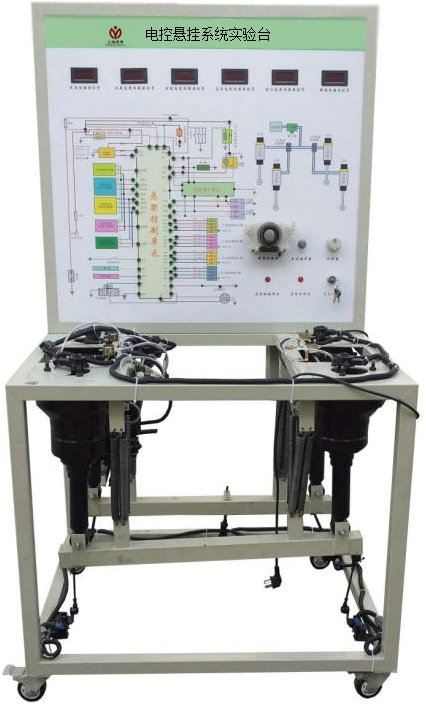

MYQD-07 电控悬架系统实验台

一、产品概述：
电控悬架系统实验台,电控悬架系统实验装置,电控悬架系统实验设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用奥迪车系车门开关、刹车开关、高度控制开关、空气悬挂电脑、左前轮空气悬挂、右前轮空气悬挂、左后轮空气悬挂、右后轮空气悬挂、左前、右前、左后、右后高度传感器、干燥器和空气泵、前高度控制阀、后高度控制阀、排气阀，诊断座、发电机充电模拟、节气门开度模拟、转向传感器、大型彩色喷绘电路原理图、故障设置和排除盒的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握电控悬架系统的构造和原理，提高学生对电控悬架系统的初步认识，使学生了解电控悬架系统起到更直观更深入的教学目的，是各汽车学校对电控悬架系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1、真实可运行的汽车空气悬架系统，充分展示汽车空气悬架系统的组成结构；
2、操纵高度控制开关或调节任意悬架高度，空气悬架ECU控制压缩机、高度控制电磁阀、悬架减震器硬度控制器等执行元件工作，完成对空气悬架高度和减震器硬度的调节，真实演示汽车空气悬架系统的工作过程；
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车空气悬架系统的工作原理；
4、实训台面板上安装有检测端子，可直接在面板上检测空气悬架系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
5、实训台面板上安装有故障指示灯和诊断座，可通过短接线闪烁故障码来实现系统的自诊断功能；
6、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：

1、外形尺寸：1200×1000×1700mm(长×宽×高)；
2、外接电源：交流220V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、颜色：7032；
6、钢管：40*40*3mm；
7、移动脚轮：100*50mm；
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图；面板：9509004mm	套	1
2	空气悬架控制电脑(ECU)	原车	套	1
3	诊断座	原车	个	1
4	压缩机	原车	台	1
5	1号高度电磁阀	原车	个	1
6	2号高度电磁阀	原车	个	1
7	高度控制继电器	原车	个	1
8	高度控制开关	配套	个	1
9	左右前悬挂控制执行器	原车	套	1
10	左右前控制传感器	原车	套	1
11	左右后悬挂控制执行器	原车	套	1
12	左右后控制传感器	原车	套	1
13	转角传感器	原车	个	1
14	各种模拟开关信号装置	配套	套	1
15	加载模拟弹簧	配套	套	1
16	移动台架(带自锁脚轮装置)	1200×1000×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置	茂育配套	套	1
18	车速信号装置	原车	套	1

友情提示：
1、设备验收：各采购单位收货时请检查电控悬架系统实验台的货品外观，核实的本设备及配件，拒收处于受损状态的电控悬架系统实验台；
2、设备质保：茂育将为各采购单位提供电控悬架系统实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对电控悬架系统实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电控悬架系统实验台的选型错误或购设备数量错误，造成电控悬架系统实验台的退换货要求，将不被接受；
4、设备货期：电控悬架系统实验台发货期为参考值，如您需要了解电控悬架系统实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电控悬架系统实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电控悬架系统实验台的技术咨询。
