迈腾B8起动充电系统实训台,迈腾B8起动充电系统实训装置,迈腾B8起动充电系统实训设备采用全新大众B8汽车充电/起动系统实物为基础，充分展示汽车充电/起动系统的组成结构和工作过程；适用于学校对汽车充电系/起动统理论和维修实训的教学需要。

[规格型号]：MT-B8

[产品名称]：迈腾B8起动充电系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MT-B8 迈腾B8起动充电系统实训台

一、产品概述：
迈腾B8起动充电系统实训台,迈腾B8起动充电系统实训装置,迈腾B8起动充电系统实训设备采用全新大众B8汽车充电/起动系统实物为基础，充分展示汽车充电/起动系统的组成结构和工作过程；适用于学校对汽车充电系/起动统理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的大众B8充电/起动系统，充分展示汽车充电/起动系统的组成结构；
2、打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示汽车充电/起动系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值；
3、实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车充电系统的工作原理；
4、实训台面板上安装有发电机总成分解部件，可直观认识发电机的组成结构；
5、实训台面板上安装有检测端子，可直接在面板上检测汽车充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
6、实训台面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，实训台底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、技术规格：
1、外形尺寸（约）：1240×600×1700mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、三相异步电动机：
电压：AC 220V/380V；
功率：2.2KW；
转速：1420r/min。
6、颜色：7032；
7、钢管：40*40*3mm；
8、机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：100*60mm。
四、基本配置：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	点火开关	全新	个	1
3	发电机/起动机总成	全新	台	各1
4	发电机/起动机总成分解部件	全新	套	各1
5	充电指示灯	全新	个	1
6	三相异步电动机	YT 100L1-4	台	1
7	保险丝盒	全新	个	1
8	电压表	0～30V	个	1
9	电流表	0～±100A	个	1
10	蓄电池	12V 45Ah	台	1
11	电源总开关	50A	个	1
12	移动台架(带自锁脚轮装置)	1240×600×1700mm	台	1
13	故障模拟与排除装置	茂育	套	1
14	教师手册	茂育	套	1
15	合格证与保修卡	茂育	套	1

友情提示：
1、设备验收：各采购单位收货时请检查迈腾B8起动充电系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的迈腾B8起动充电系统实训台；
2、设备质保：茂育将为各采购单位提供迈腾B8起动充电系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对迈腾B8起动充电系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致迈腾B8起动充电系统实训台的选型错误或购设备数量错误，造成迈腾B8起动充电系统实训台的退换货要求，将不被接受；
4、设备货期：迈腾B8起动充电系统实训台发货期为参考值，如您需要了解迈腾B8起动充电系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对迈腾B8起动充电系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关迈腾B8起动充电系统实训台的技术咨询。

找不到想找的产品?请点击产品展示

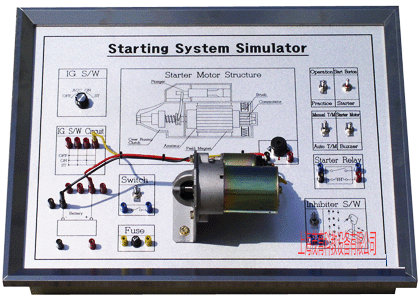

上一篇：汽车起动系统示教板下一篇：大众照明检测智能教学实训系统
