安全气囊系统示教板,安全气囊系统实训台,安全气囊系统实训装置是配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，采用汽车安全气囊及安全带收紧器系统实物为基础，充分展示汽车安全气囊及安全带收紧器系统的组成结构和工作过程。通过汽车安全气囊系统的演示，提高学生对安全气囊系统的初步认识，使学生了解安全气囊系统起到更直观更深入的教学目的。

[规格型号]：MY-8088

[产品名称]：安全气囊系统示教板

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

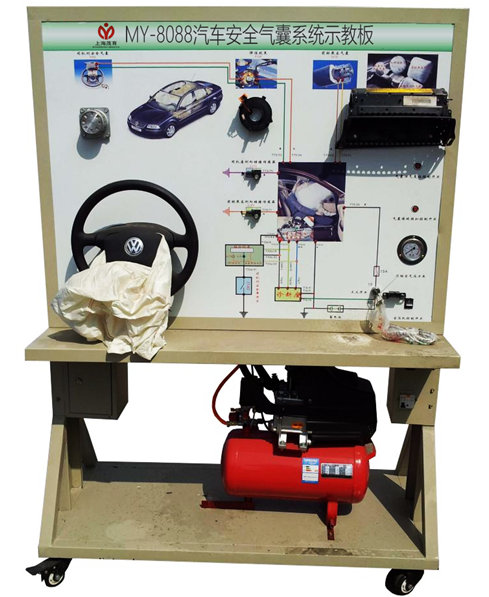

MY-8088 安全气囊系统示教板

一、产品概述：

安全气囊系统示教板,安全气囊系统实训台,安全气囊系统实训装置是配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，采用汽车安全气囊及安全带收紧器系统实物为基础，充分展示汽车安全气囊及安全带收紧器系统的组成结构和工作过程。通过汽车安全气囊系统的演示，提高学生对安全气囊系统的初步认识，使学生了解安全气囊系统起到更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的汽车安全气囊及安全带收紧器系统，充分展示汽车安全气囊及安全带收紧器系统的组成结构；
2、操纵碰撞小车，模拟汽车碰撞过程，左右模拟安全气囊迅速充气膨胀，真实演示汽车安全气囊系统的工作过程；
3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车安全气囊系统的工作原理；
4、示教板面板上安装有检测端子，可直接在面板上检测汽车安全气囊系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
5、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对安全气囊控制单元进行读取故障码、清除故障码等自诊断功能；
6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用；
7、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
1、外形尺寸：1240×650×1700mm (长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V；
4、工作温度：-40℃～+50℃；
5、钢管：40*40*3mm；
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	安全气囊ECU	全新	套	1
3	点火开关	全新	个	1
4	诊断座	诊断座	套	1
5	驾驶侧安全气囊总成	全新	套	1
6	乘客侧安全气囊总成	全新	套	1
7	驾驶侧安全气囊模拟袋	全新	套	1
8	乘客侧安全气囊模拟袋	全新	套	1
9	左右安全带收紧器	全新	套	1
10	左右碰撞传感器	全新	套	1
11	碰撞小车(带碰撞传感器)	全新	套	1
12	碰撞导轨	全新	套	1
13	空气管路	全新	套	1
14	储气罐	容积/工作压力：(m³/min/Mpa)	个	1
15	气压表	0～1.6MPa	个	1
16	安全阀	全新	个	1
17	排气阀	全新	个	1
18	排污阀	全新	个	1
19	保险丝盒	全新	个	1
20	移动台架(带自锁脚轮)	1240×700×1700mm	台	1
21	故障模拟与排除装置	茂育	套	1

友情提示：
1、设备验收：各采购单位收货时请检查安全气囊系统示教板的货品外观，核实的本设备及配件，拒收处于受损状态的安全气囊系统示教板；
2、设备质保：茂育将为各采购单位提供安全气囊系统示教板说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对安全气囊系统示教板的有偿维修；
3、设备退换货：各采购单位单方面原因导致安全气囊系统示教板的选型错误或购设备数量错误，造成安全气囊系统示教板的退换货要求，将不被接受；
4、设备货期：安全气囊系统示教板发货期为参考值，如您需要了解安全气囊系统示教板的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对安全气囊系统示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关安全气囊系统示教板的技术咨询。
