汽车示教板实训室设备News

所在位置：首页 > 产品展示 > 汽车示教板实训室设备正文

汽车电工接线考核系统示教板,汽车电工接线考核系统实训装置,汽车电工接线考核系统实训设备是配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，该设备选装搭配各类型电器单元模块板，展示汽车各类型电器单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型汽车电器单元模块板实训与考核。

[规格型号]：MY-7006

[产品名称]：汽车电工接线考核系统示教板

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

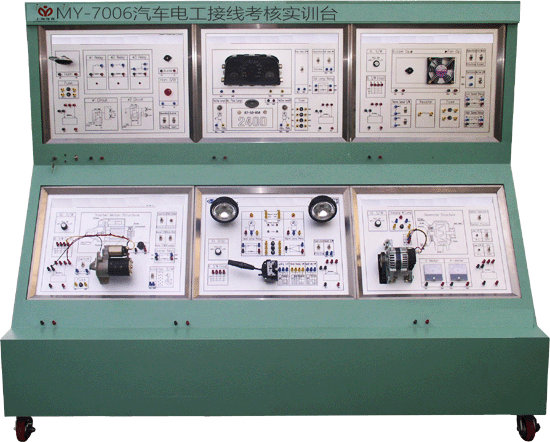

MY-7006 汽车电工接线考核系统示教板

一、产品概述：

汽车电工接线考核系统示教板,汽车电工接线考核系统实训装置,汽车电工接线考核系统实训设备是配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，该设备选装搭配各类型电器单元模块板，展示汽车各类型电器单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型汽车电器单元模块板实训与考核。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、结构组成：
钢性结构焊接冲压等组件、电源开关、+12V与+5V直流电源、JDQC汽车各类型信号模拟装置、可移动台架等。
原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、全套电器的连接线、实训考核台、移动台架等。
主要包含汽车电器八大系统：
1、照明插接模块；2、舒适电子系统电器插接模块；3、雨刮器系统电器插接模块；4、音响系统插接模块；5、发动机电控系统模块；6、信号仪表系统电器模块；7、充电模块；8、起动模块。
三、功能特点：
1、设备实现各类型单元模块搭接，展示汽车各类型单元模块的组成结构及原理；
2、各单元模块板可灵活拆卸与安装，可搭接成全车电器系统、也可安装独立的单元模块板；
3、JDQC汽车各类型信号模拟装置，为考核实训平台提供各种信号源；
4、各单元模块板框冲压成形，框架与模块板可分离，采用烤漆工艺。
四、外形与颜色：
1、设备外形：2040×650×1700mm(长×宽×高)；
2、设备颜色：亚光灰（用户可选择各种颜色）。
五、制造工艺
1、实训模块板：选配装各类型单元模块板。
2、设备面板柜：
1）钢性结构焊接；
2）冷板：1.5mm；
3）一次冲压成形；
4）表面采用亚光灰喷塑工艺，厚度0.3mm。
3、设备底座架：
1）钢性结构焊接；
2）内置方管：40*40*2.0mm；
3）底板冲压成形；
4）表面采用亚光灰喷塑工艺，厚度0.3mm。
4、万向脚轮：
1）前二只万向带锁止功能脚轮；
2）后二只万向脚轮；
3）脚轮与台架用M6*4螺丝固定，方便设备维修与维护；
4）脚轮：50mm×50mm(直径×宽度)；
5）脚轮支撑：0.5T。
六、技术指标：
1、工作电源：直流12V；直流5V；
2、工作温度：-40℃～+50℃；
3、交流电源：220V。

友情提示：
1、设备验收：各采购单位收货时请检查汽车电工接线考核系统示教板的货品外观，核实的本设备及配件，拒收处于受损状态的汽车电工接线考核系统示教板；
2、设备质保：茂育将为各采购单位提供汽车电工接线考核系统示教板说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对汽车电工接线考核系统示教板的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽车电工接线考核系统示教板的选型错误或购设备数量错误，造成汽车电工接线考核系统示教板的退换货要求，将不被接受；
4、设备货期：汽车电工接线考核系统示教板发货期为参考值，如您需要了解汽车电工接线考核系统示教板的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对汽车电工接线考核系统示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车电工接线考核系统示教板的技术咨询。
