纯电动车整车数据及控制系统检测操作平台,纯电动车整车数据及控制系统检测操作装置,纯电动车整车数据及控制系统检测操作设备通过专用线束与整车连接，断开专用线束后整车功能完整；可通过原车仪表显示整车动、静态信号参数；配套电机控制单元、BMS控制单元、高压主控控制单元在线无损检测与诊断。

[规格型号]：MYXNQ-24D

[产品名称]：纯电动车整车数据及控制系统检测操作平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

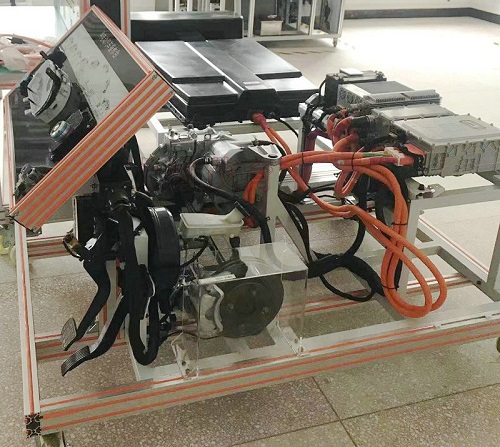

MYXNQ-24D 纯电动车整车数据及控制系统检测操作平台

一、纯电动车整车数据及控制系统检测操作平台,纯电动车整车数据及控制系统检测操作装置,纯电动车整车数据及控制系统检测操作设备功能特点：
1、通过专用线束与整车连接，断开专用线束后整车功能完整；
2、北汽EV160整车选配，与诊断台搭配使用不破坏原车线束，各控制系统、传感器、执行器齐全，可正常运行；
3、可通过原车仪表显示整车动、静态信号参数；
4、配套电机控制单元、BMS控制单元、高压主控控制单元在线无损检测与诊断；
5、实训台面板采用5mm厚亚克力板，检测面板上喷绘有检测端子名称与原理电路图；
6、实训台框架采用2mm厚模具成型铝合金框架结构，带自锁脚轮装置；检测面板安装位置可随意进行更换；
7、配备无线故障设置系统。
二、基本配置：
1、故障设置控制器1套；
2、新能源整车在线检测实训台1套(带原理面板与检测端子)；
3、汽车专用对接线束1套。
三、实训项目：
原车电机控制单元、BMS控制单元、高压主控控制单元各项实际测试、检测、故障诊断与排除。
四、其他要求：
★汽车新能源汽车综合仿真软件
系统设计依据要求：
系统依据《新能源汽车故障检修与保养教材》标准，采用多媒体课程演示技术研制，以直观、生动的动画、视频等形式对故障检修和保养工艺进行说明讲解，以实现对工艺标准的深刻理解和掌握。
教学任务与内容要求：
1、车辆无法启动故障的出现原因：车辆上电启动工作原理；车辆无法启动故障现象；原因分析；
2、车辆无法启动故障的排除方法：车辆无法启动故障处理流程；注意事项；车辆无法启动故障检测方法（整车控制器端ST启动信号；中央控制保险盒ST保险；点火钥匙启动；三合一预充控制电源（#941）使能；预充继电器控制#1815（J10）；EVCY输出#8105预充控制24V；预充接触器是否正常工作；预充接触器前后端电压是否正常；检查动力电池总电压，检查预充电阻，50欧姆；三合一主接触器控制信号#917；主接接触器控制继电器#1813（J11）；主接触器是否正常工作；）；
3、故障恢复的判断标准：修复判定。

友情提示：
1、设备验收：各采购单位收货时请检查纯电动车整车数据及控制系统检测操作平台的货品外观，核实的本设备及配件，拒收处于受损状态的纯电动车整车数据及控制系统检测操作平台；
2、设备质保：茂育将为各采购单位提供纯电动车整车数据及控制系统检测操作平台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对纯电动车整车数据及控制系统检测操作平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致纯电动车整车数据及控制系统检测操作平台的选型错误或购设备数量错误，造成纯电动车整车数据及控制系统检测操作平台的退换货要求，将不被接受；
4、设备货期：纯电动车整车数据及控制系统检测操作平台发货期为参考值，如您需要了解纯电动车整车数据及控制系统检测操作平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对纯电动车整车数据及控制系统检测操作平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动车整车数据及控制系统检测操作平台的技术咨询。
