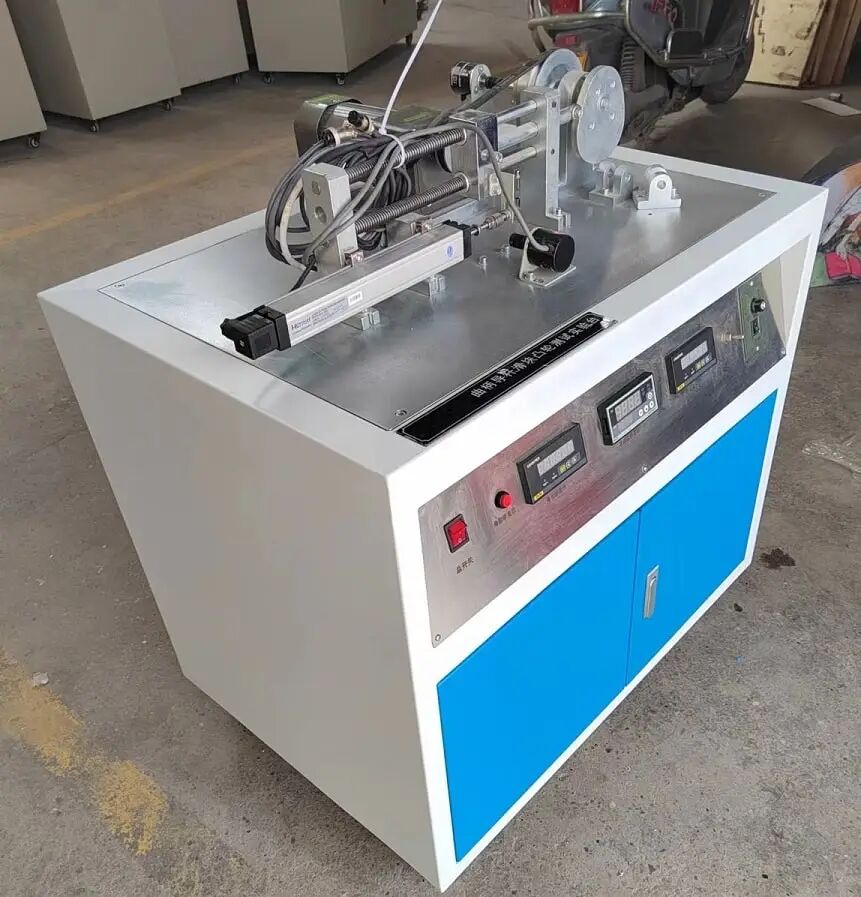

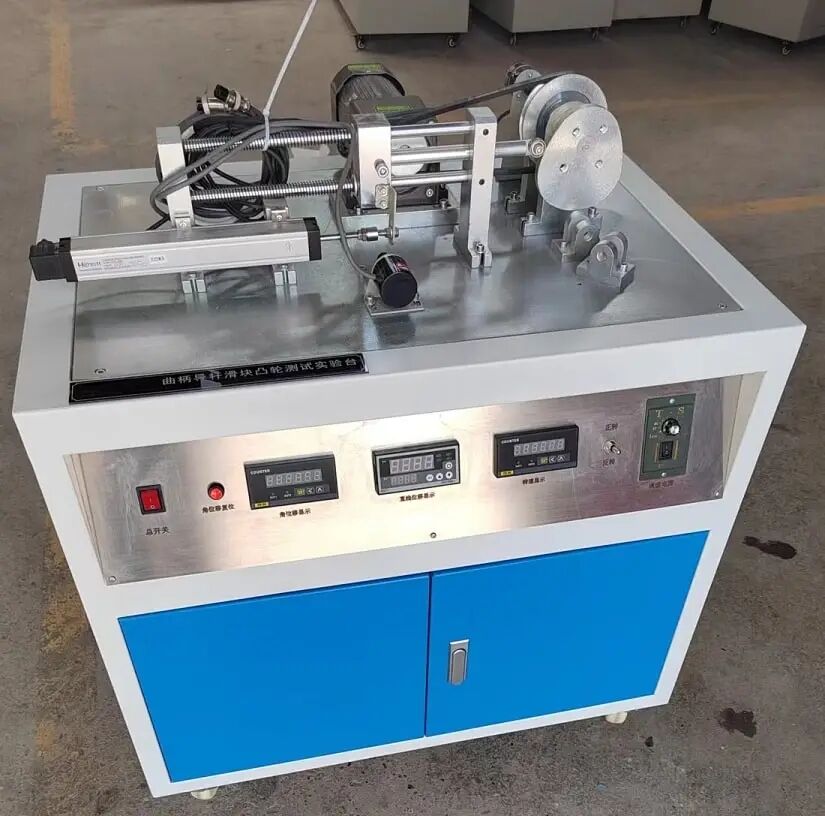

曲柄滑块导杆凸轮机构实验台,曲柄滑块导杆凸轮机构实验设备,曲柄滑块导杆凸轮机构实验装置可进行曲柄滑块机构及牛头刨床机构的简单拼装；并对曲柄及滑块进行运动检测与仿真；所有杆构件长度及滑块偏心距均可进行无级调节；实验机构配置对称机构，可测试分析对称机构和不对称机构的平衡性能。
一、曲柄滑块导杆凸轮机构实验台,曲柄滑块导杆凸轮机构实验设备,曲柄滑块导杆凸轮机构实验装置主要技术参数：
1.直流电机功率：125W；
2.调速范围：0~200 rpm；
3.直线位移传感器（WYDC-200L）：L=160mm；
4.光栅角位移传感器（MOC70T3）：360脉冲/转；
5.曲柄长度可调范围：20~60mm；
导杆长度可调范围：50~150mm；
连杆长度可调范围：50~220mm；
滑块偏心距：0~10mm；
6.可拼装机构类型：2种；
7.外形尺寸：600×510×800 mm；
8.重量：55kg。
二、基本配置：
1.结构为实验台机架；
2.直流电动机及带传动装置；
3.由曲柄、导杆、连杆和滑块组成的实验机构及其对称机构；
4.直线位移传感器一个：WYDC-160L；
5.光栅角位移传感器：360脉冲/转；
6.数据采集系统一套；配套教学软件一套；
1）采集凸轮机构滑块运动规律曲线
2）采集角度曲线规律
3）采集滑块往复运动规律曲线
4）转数调节
7.随机工具一套；
三、实验内容：
1.曲柄滑块机构、曲柄导杆滑块机构的虚拟设计及实物机构拼装；
2.曲柄的运动检测，滑块运动仿真及实测对比分析；
3.前级带传动的弹性滑动对曲柄（导杆）滑块机构速度波动的影响
4.机架振动检测及对称和非对称机构平衡实验；
5.连杆上点的运动轨迹虚拟分析。
四、性能特点：
1.可进行曲柄滑块机构及牛头刨床机构的简单拼装；并对曲柄及滑块进行运动检测与仿真；
2.所有杆构件长度及滑块偏心距均可进行无级调节；
3.实验机构配置对称机构，可测试分析对称机构和不对称机构的平衡性能。
4.检测系统集数据采集与电机调节控制于一体；
5.测试系统采用先进的AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定；
6.驱动直流电机可进行无级调速，以满足实验机构的不同运动要求；
7.测试分析软件设置有实验教学界面，方便学生自己动手进行实验，适应应开放性实验教学的需要。
8.实验台平台以槽钢为主要结构，实验机构和传动部分均在平台上进行装配。
五、造型及表面处理：
1.造型美观、大气、实物感强；
2.运动构件加工精细；
3.主要构件外露表面镀铬；其他构件表面防锈处理加喷塑；
