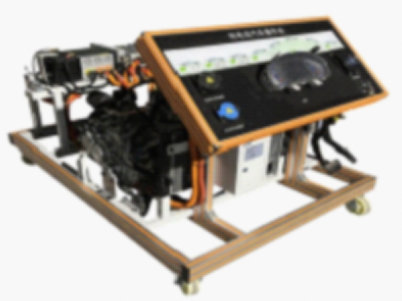

纯电动汽车三电系统实训台,纯电动汽车三电系统实训装置
作者：管理员 2025-03-21 15:13:10
纯电动汽车三电系统实训台,纯电动汽车三电系统实训装置
一、产品简介
纯电动汽车三电系统实训台,纯电动汽车三电系统实训装置,纯电动汽车三电系统实训设备采用北汽EV160纯电动汽车三电（电机、电池、电控）系统为基础，可进行起动、加速、减速等工况的实践操作，真实展示纯电动汽车三电（电机、电池、电控）系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对纯电动汽车和维修实训的教学需要。
二、主要配置：
驱动电机、电机控制器、DC/DC转换器、主保险盒、车载充电器、组合仪表、电池组、挂档杆、故障设置和排除系统、原车电路原理图及检测端子、大容量蓄电池、加速机构、控制台、可移动台架、台架电源总开关、诊断座、散热系统、数字显示表、带锁止的万向脚轮等。
三、产品特点：
1、实训台测量面板上绘有彩色喷绘电路图，采用8mm厚度的高强度亚克力板材喷绘而成，具有耐较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点；
2、实训台操作面板上安装有汽车仪表，可实时显示电动机转速、输出车速等参数变化。安装有诊断座，可连接专用或通用型汽车解码器，对电机控制系统进行读取故障码、清除故障码、读取数据流等自诊断功能。配备有加速控制装置，可方便对电动机加速减速；
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
4、实训台采用国际标准铝合金型材搭建而成，具有质量轻、强度高、耐腐蚀、寿命长等特点，无需经过喷涂工艺，更加环保，外观更显美观高档，台架带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、技术参数：
1、外形尺寸：
检测台：1600×650×1700(长x宽x高）；
运行台：1800×1200×1100(长x宽x高）。
2、工作电源：直流336V/12V。
五、实验实训项目：
1、学习纯电动汽车驱动系统的组成结构；
2、学习纯电动汽车电池系统的组成结构；
3、学习北汽EV160主控制器总成工作原理；
4、学习北汽EV160网关控制器工作原理；
5、学习北汽EV160高压电控总成工作原理；
6、了解北汽EV160高压电控总成与其他系统的连接关系；
7、了解北汽EV160电子油门踏板工作原理；
8、学习北汽EV160换挡旋钮的工作原理；
9、了解北汽EV160永磁同步电机工作原理；
10、熟悉北汽EV160电机控制器工作过程直流母线电压和三相交流电压变化关系；
11、熟悉北汽EV160电子油门踏板角位移信号与驱动电机功率之间控制关系；
12、了解北汽EV160制动能量回收原理；
13、了解北汽EV160车载充电机的工作原理；
14、学习北汽EV160充电系统的组成结构及控制原理；
15、学习北汽EV160 DC/DC转换器的工作原理；
16、学习纯电动汽车制动真空助力系统的组成结构及工作原理。
