柴油燃料供给系统实验台,柴油燃料供给系统实验装置

作者：管理员 2025-05-20 09:22:43

柴油燃料供给系统实验台,柴油燃料供给系统实验装置

一、产品概述：

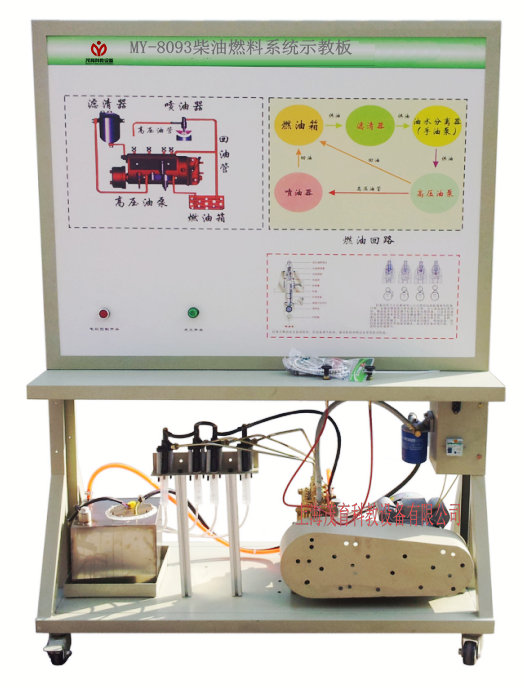

柴油燃料供给系统实验台,柴油燃料供给系统实验装置,柴油燃料供给系统实验设备采用（翻新）五十铃4JB1 柴油发动机燃油喷射系统实物制作，充分展示柴油发动机燃油喷射系统的组成结构和工作过程；适用于学校对柴油发动机燃油喷射系统理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的柴油发动机燃油喷射系统，充分展示柴油发动机燃油喷射系统的组成结构和工作过程。电机转动高压泵，可演示燃油喷射工作；
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析柴油发动机燃油喷射系统的工作原理；
3、示教板面板上安装有检测端子，可直接在面板上检测柴油发动机燃油喷射系统电路元件的电信号，如电阻、电压、电流、频率信号等；
4、示教板安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等；
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸（约）：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V；
4、工作温度：-40℃～+50℃；
5、颜色：7032；
6、钢管：40*40*3mm；
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	高压油泵		套	1
3	点火开关		个	1
4	燃油箱	10L	个	1
5	喷油管		套	1
6	喷油嘴		个	4
7	滤清器		只	1
8	油管		套	1
7	单相电动机		套	1
8	漏电保护开关		个	1
9	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
