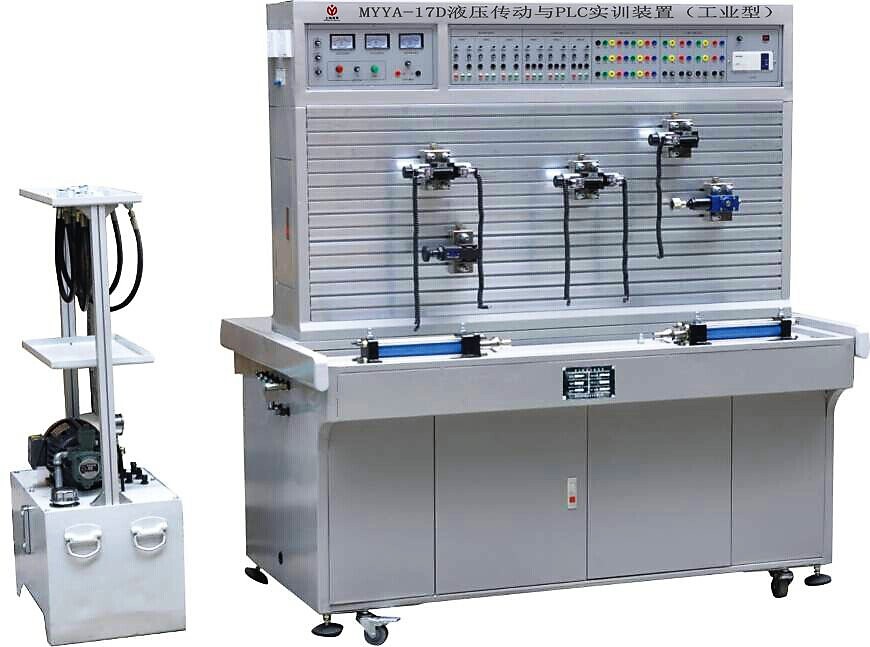

一、液压传动与PLC实训装置,液压传动与PLC实训设备,液压传动与PLC实训台产品概述：
本实训装置是高校机电一体化对气、电、液控制的教学大纲要求，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观感性地对比与了解气、电、液各自具有的特点、特色、及优缺点等。
二、液压传动与PLC实训装置,液压传动与PLC实训设备,液压传动与PLC实训台主要特点：
1.液压传动部分技术参数及指标集真实的液压元件、各执行模块、继电器控制
2.单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
三、液压传动与PLC实训装置,液压传动与PLC实训设备,液压传动与PLC实训台技术参数：
1.输入电源：三相五线，380V．允差±l0%，50Hz。
2.装置容量：<2kVA。
3.变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
4.PLC选用三菱FX1N系列主机
5.电机：额定电压380V．额定功率0.75kW，绝缘等级B
6.液压泵站：最大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
四、液压传动与PLC实训装置,液压传动与PLC实训设备,液压传动与PLC实训台实训项目:
1.可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
2.单级调压回路
3.多级调压回路
4.减压回路
5.卸荷回路
6.进油节流调速回路
7.回油节流调速回路
8.旁油节流调速回路
9.液压缸差动连接的快速运动回路
10.调速阀短接速度换接回路
11.调速阀串联的速度换接回路
12.调速阀并联的速度换接回路
13.用换向阀的换向回路
14.用"O"型机能换向阀的锁紧回路
15.用液控单向阀的锁紧回路
16.用顺序阀控制的顺序动作回路
17.用压力继电器控制的顺序动作回路
18.用行程开关控制的顺序动作回路
19.用调速阀控制的同步回
