挖掘机液压模拟实训台,挖掘机液压模拟实训装置,挖掘机液压模拟实训设备
作者：管理员 2022-06-27 16:19:38
挖掘机液压模拟实训台,挖掘机液压模拟实训装置,挖掘机液压模拟实训设备
挖掘机液压模拟实训台,挖掘机液压模拟实训装置,挖掘机液压模拟实训设备具有机体积小、重量轻、操作方便、综合适用性强、挖掘力大、易于实现过载保护和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力而研制的、是一种新型综合实验台设备。
一、挖掘机液压模拟实训台,挖掘机液压模拟实训装置,挖掘机液压模拟实训设备实验项目：
1.液压传动各元部件结构及工作原理观摩、拆装实验。
2.液压挖掘机械演示控制实验。
3.PLC软件仿真演示及控制实验。
4.可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、挖掘机液压模拟实训台,挖掘机液压模拟实训装置,挖掘机液压模拟实训设备实验内容：
1.液压传动各部件结构及工作原理观摩、拆装实验
1）机械部件的测绘与分析；
2）液压控制系统原理的学习与分析。
2.液压挖掘机械演示控制实验
1）挖掘作业，铲斗和斗杆复合进行工作实验；
2）回转作业，动臂提升同时平台回转；
3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；
4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。
3.可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化
三、挖掘机液压模拟实训台,挖掘机液压模拟实训装置,挖掘机液压模拟实训设备性能与特点：
1.实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2.电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。

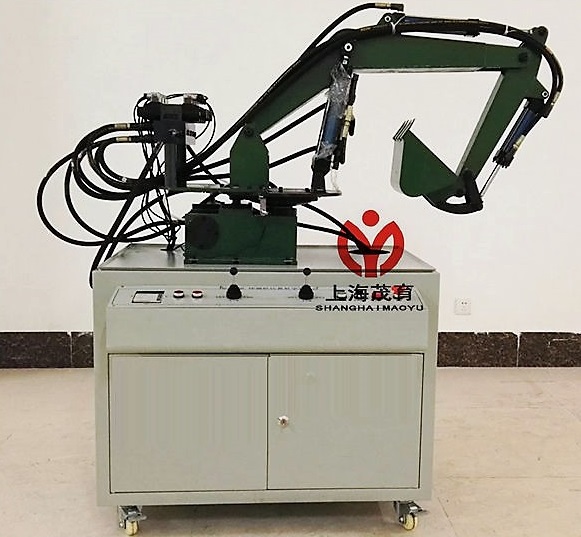

3.挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4.挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5.实验控制采用手动控制和自动控制两种方式。
6.实验部件采用耐压胶管，压力可达到25Mpa。
7.带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、挖掘机液压模拟实训台,挖掘机液压模拟实训装置,挖掘机液压模拟实训设备主要技术参数:
1.电机功率：1.5KW
2.油泵型号：vp12-08
3.转速：1420r/min
4.额定压力：7Mpa
5.额定流量：8ml/rev
6.外形尺寸：1550×650×1800mm
