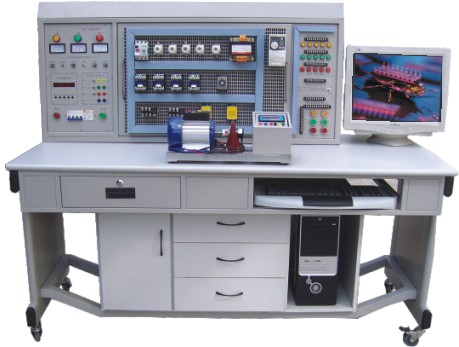

MY-SHY-02 综合机床电气电路实训考核鉴定装置（四个机床电路）
一、实习的性质、目的、意义
电气控制技术实习是在学习常用低压电气设备、电气控制线路的基本控制环节，典型机床电气控制线路等章节的基础上进行的实践性教学环节、其目的是培养我们掌握本专业所学必须的基本技能和专业知识。通过学习使学我们熟悉并掌握各种常用的低压电器设备的构造、工作原理及使用方法，初步掌握电气控制基本控制的原理、连接规则、故障排除方法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。
二、机床模拟电气控制技术实训装置,机床模拟电气控制技术实训设备,机床模拟电气控制技术实训平台z3050摇臂钻床机加工工艺介绍
钻床是一种用途广泛的孔加工机床。它主要是用钻头钻削精度要求不太高的孔，另外还可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等。
三、机床实际电路控制分析
1、主电路控制分析
（1）m1是主轴电动机，由交流接触器km1控制，只要求单方向旋转，主轴的正反转有机械手柄操作。
（2）m2是摇臂升降电动机，装于主轴顶部，用接触器km2和km3控制其正反转。
（3）m3是液压泵电动机，可以做正向转动和反向转动。正向转动和反向转动的气动与停止有接触器km4和km5控制。热继电器fr2是液压泵电动机的过载保护电气。
2、控制电路的控制分析
（1）主轴的控制
和尚qf，按气动按钮sb2，km1吸合并自锁，m1启动运转，指示灯hl3亮。
（2）摇臂升降的控制
按摇臂上升按钮sb3（下降按钮sb4），其复合互锁断开km3（或km2），时间继电器kt吸合，其瞬动常开触点闭合，还要因为是断电延时，故其延时闭合的常闭触点断开，延时断开的常开触点闭合，使接触器km5失电复位，同时接触器km4和电磁铁ya得电闭合，液压泵电动机m3旋转，供给压力油，使摇臂松开。摇臂松开到位后，压位置开关sq2，使km4释放，m3停转，放松动作停止，而km2（或km3）吸合，升降电动机m2运转，带动摇臂上升（或下降）当摇臂上升（或下降）到所需位置时，松开sb3（或sb4）,km2（或km3）、kt断电释放，m2停转，摇臂停止上升（或下降）。由于kt为断电延时，经过1-3秒延时后，kt延时闭合的常闭触点闭合，延时断开的常开触点断开，km5得电吸合，同时km5互锁使电磁铁ya失电断开。m3反转，液压泵反向供给压力油，使摇臂夹紧，夹紧到位后，机械装置压下位置开关sq3，使km5释放，液压泵停止旋转，夹紧动作结束。
（3）手动松开或夹紧控制
（4）照明控制
四、机床模拟电气控制原理
1、对电路图做适当的调整
由于本实习中设计安装的电器控制与实际的电气控制存在差异，实验室中没有电机与断电延时继电器，所以使用电灯炮代替电机，示意电机的转动。并使用2个中间继电器和1个通电延时继电器代替断电延时继电器。
