曲柄导杆滑块及凸轮机构实验台,曲柄导杆滑块及凸轮机构实验装置,曲柄导杆滑块及凸轮机构实验设备通过实验，了解位移、速度、加速度的测定方法;转速及回转不均率的测定方法;通过实验，初步了解“FZT型组合机构实验台”及光电脉冲编码器、同步脉冲发生器(或称角度传感器)的基本原理，并掌握它们的使用方法。

[规格型号]：MY-552B

[产品名称]：曲柄导杆滑块及凸轮机构实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

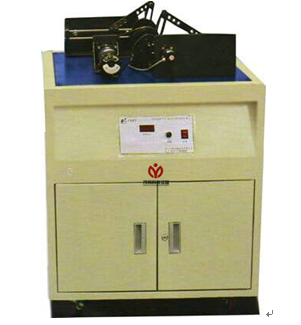

MY-552B 曲柄导杆滑块及凸轮机构实验台

曲柄导杆滑块及凸轮机构实验台,曲柄导杆滑块及凸轮机构实验装置,曲柄导杆滑块及凸轮机构实验设备只需拆装少量的零部件，即可分别构成四种典型的传动系统，它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。而每一种机构的某一些参数，如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整，通过学生拆装及调整可以加深实验者对机械结构本身特点的了解，对某些参数改动对整个运动状态的影响也会有更好的认识。

一、实验目的：

1. 通过实验，了解位移、速度、加速度的测定方法;转速及回转不均率的测定方法;

2. 通过实验，初步了解“FZT型组合机构实验台”及光电脉冲编码器、同步脉冲发生器(或称角度传感器)的基本原理，并掌握它们的使用方法;

3. 通过比较理论运动曲线与实测运动曲线的差异，并分析其原因，增加对运动速度特别是加速度的感性认识;

4. 比较曲柄滑块机构与曲柄导杆机构的性能差异;

5. 检测凸轮直动从动杆的运动规律;

6. 比较不同凸轮廓线或接触副，对凸轮直动从动杆运动规律的影响。

二、主要技术参数：

1. 曲柄长度可调范围：25-45mm

2. 滑块偏置可调范围：±5

3. 凸轮廓线升程：30mm

4. 凸轮滚子从动件偏置调节范围：±5

5. 光电脉冲编码器一个，输出电压：5V 脉冲数：1000P

6. 电机额定功率：P=70W

7. 电机转速：0-180r/min

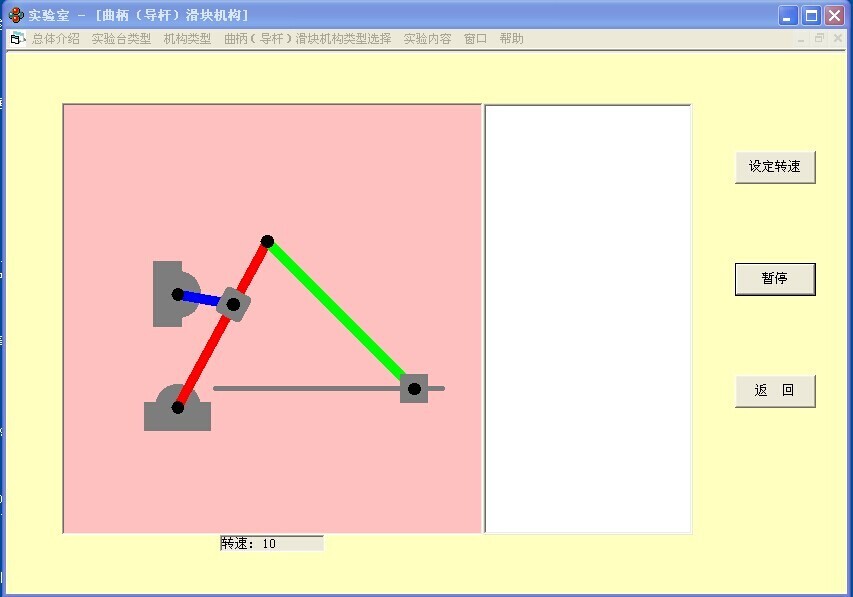

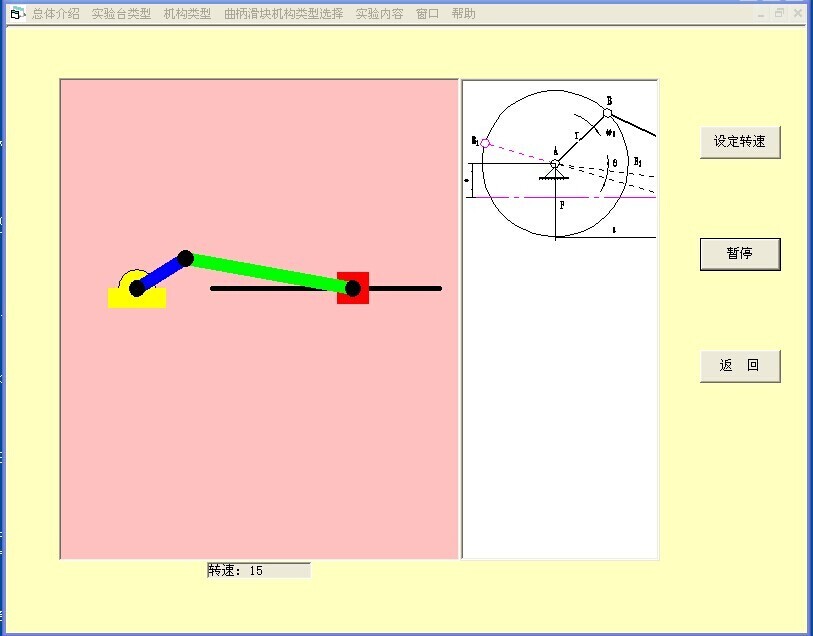

三、软件界面动画

友情提示：

1、设备验收：各采购单位收货时请检查曲柄导杆滑块及凸轮机构实验台的货品外观，核实的本设备及配件，拒收处于受损状态的曲柄导杆滑块及凸轮机构实验台；

2、设备质保：茂育将为各采购单位提供曲柄导杆滑块及凸轮机构实验台说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对曲柄导杆滑块及凸轮机构实验台的有偿维修；

3、设备退换货：各采购单位单方面原因导致曲柄导杆滑块及凸轮机构实验台的选型错误或购设备数量错误，造成本设备的退换货要求，将不被接受；

4、设备货期：曲柄导杆滑块及凸轮机构实验台发货期为参考值，如您需要了解本设备的精确货期，请与上海茂育的销售人员联系；

5、如各采购单位对曲柄导杆滑块及凸轮机构实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本设备的技术咨询。
