电液比例与电液伺服性能检测综合实验台,电液比例与电液伺服性能检测综合实验装置,电液比例与电液伺服性能检测综合实验设备采用“虚以仪器”技术，运用虚以仪器测控和多种控制方式的新一代液压产品，能可靠完成电液伺服和电液比例系统的闭环控制.电液伺服阀和电液比例阀的性能测试，以及液压元件性能测试。

[规格型号]：MY-558

[产品名称]：电液比例与电液伺服性能检测综合实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

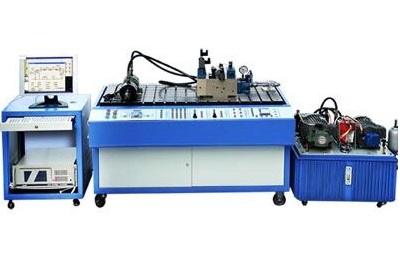

MY-558 电液比例与电液伺服性能检测综合实验台

电液比例与电液伺服性能检测综合实验台,电液比例与电液伺服性能检测综合实验装置,电液比例与电液伺服性能检测综合实验设备由操作台.泵站.电脑桌组成。采用“虚以仪器”技术，运用虚以仪器测控和多种控制方式的新一代液压产品，能可靠完成电液伺服和电液比例系统的闭环控制.电液伺服阀和电液比例阀的性能测试，以及液压元件性能测试。是液压学科中必备的产品。
一、产品特点:
1.采用移动式液压泵站，双泵供油，蓄能器稳压，压差反馈恒压加载，高压滤油器过滤，风冷却器和电加热控温。
2.选用高性价比计算机，标准DAQ数据采集卡，高性能传感器，高效的专业测控软件组成“虚拟仪器”测控系统。
3.突出“软件就是仪器”的新概念，设计功能更丰富，具有更直观友好软面板的信号发生器和纹号分析仪等“虚拟仪器”代替昂贵的传统仪器。
4.具有强大的数据采集与处理功能，可实时采集压力、流量、位移、温度等信号，并可方便的实现数据存储、压缩及显示。
5.硬件，软件均采取防干扰措施，保证系统运行安全可靠。
6.采用模块化、标准化等开放式结构与技术，保证系统的可扩展性和可移植性。
7.操作台面采用铸铁面板经精加工而成，平面安装，保证实验的稳定性及数据的精确性。
二、实验内容
1.电液伺服阀的基本特性实验；
1）空载流量特性 2）负载流量特性
3）压力增益特性 4）内部泄露特性
5）频率特性
2.电液比例阀基本特性实验；
1）稳态控制特性 2）稳态负载特性
3）阶跃响应特性 4）频率响应特性
3.电液比例流量阀实验；
1）稳态控制特性实验 2）稳态负载特性实验
3）输入电流阶跃响应特性实验
三、技术参数
定量叶片泵，型号YB1-10 额定压力6.3Mpa
排量10ml/r 转速1450r/min
驱动功率2.2KW 定量叶片泵，型号YB1-6
排量6ml/r 转速1450r/min
额定压力6.3Mpa 驱动功率1.5KW
四、主要配置

液压元件配置
序号	名称	型号	参数	数量
1	定量叶片泵	YB1-10	P额=6.3MPa,q=10mL/r,n=1450r/min, N=2.2KW	1
2	定量叶片泵	YB1-6	P额=6.3MPa,q=6mL/r,n=1450r/min, N=1.5KW	1
3	液压缸	单杆双作用缸	D=40，d=28,L=150	1
4	液压缸	双杆双作用缸	D=40，d=28,L=150	1
5	溢流阀	Y-25B	P额=6.3MPa,Q额=25L/min	2
6	节流阀	L-25B	P额=6.3MPa,Q额=25L/min	1
7	电磁阀	22E2-25B	P额=6.3MPa,Q额=25L/min	2
8	电磁阀	34E2-25B	P额=6.3MPa,Q额=25L/min	1
9	电液伺服阀配伺服放大器	QDY8-E20-200	P额=16MPa,Q额=20L/min， I额=200mA,电反馈式电液流量伺服阀	1
10	伺服油缸	定做（选）	D=50mm，d=28mm,L=60mm	1
11	蓄能器	NXQ1-1/10	容量1L，压力10MPa	1
12	高压滤油器	QVI-H40X5	压力32MPa,流量40L/min，过滤精度5υ	1
13	回油过滤器	RFB-63X10	压力1.6MPa,流量63L/min，过滤精度10υ	1
14	风冷却器		压力1-4MPa,流量20L/min，功率65W	1
15	高压球阀	YJZQ-J15	压力32MPa，通径15mm	1
16	单向阀	I-25	压力6.3MPa,流量25L/min	1
17	电液比例方向阀配比例放大器	4WRE6E8-10B/24Z4/M	最大流量65L/Min,重复精度＜=1%，电磁铁最大电流1.5A。	1
18	电液比例溢流阀配比例放大器	DBETR-10B/80M	最高设定压力8MPa,最大流量3L/Min	1
19	电液比例调速阀配比例放大器	2FRE6-20B/10QM	最大流量10L/Min,最小压差0.6~1MPa，压降0.1~0.6MPa	1
20	中泰数据采集卡	PCI8335A	输入通道数：单端32路，双端16路，最大采样频率250KHz,输出通道数：单端4路	1

友情提示：
1、设备验收：各采购单位收货时请检查电液比例与电液伺服性能检测综合实验台的货品外观，核实的本设备及配件，拒收处于受损状态的电液比例与电液伺服性能检测综合实验台；
2、设备质保：茂育将为各采购单位提供电液比例与电液伺服性能检测综合实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对电液比例与电液伺服性能检测综合实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电液比例与电液伺服性能检测综合实验台的选型错误或购设备数量错误，造成电液比例与电液伺服性能检测综合实验台的退换货要求，将不被接受；
4、设备货期：电液比例与电液伺服性能检测综合实验台发货期为参考值，如您需要了解电液比例与电液伺服性能检测综合实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电液比例与电液伺服性能检测综合实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电液比例与电液伺服性能检测综合实验台的技术咨询。
