化工仪表维修工实训考核装置,化工仪表维修工实训考核设备,化工仪表维修工实训考核平台可符合《化工仪表维修工（初、中级中级工）职业技能鉴定标准》及《化工测量及仪表》、《检测技术及仪表》、《过程控制》等课程实训大纲的要求。包含的仪器、仪表种类齐全，同时绝大部分传感器使用先进的HART通信协议。

[规格型号]：MYG-73

[产品名称]：化工仪表维修工实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

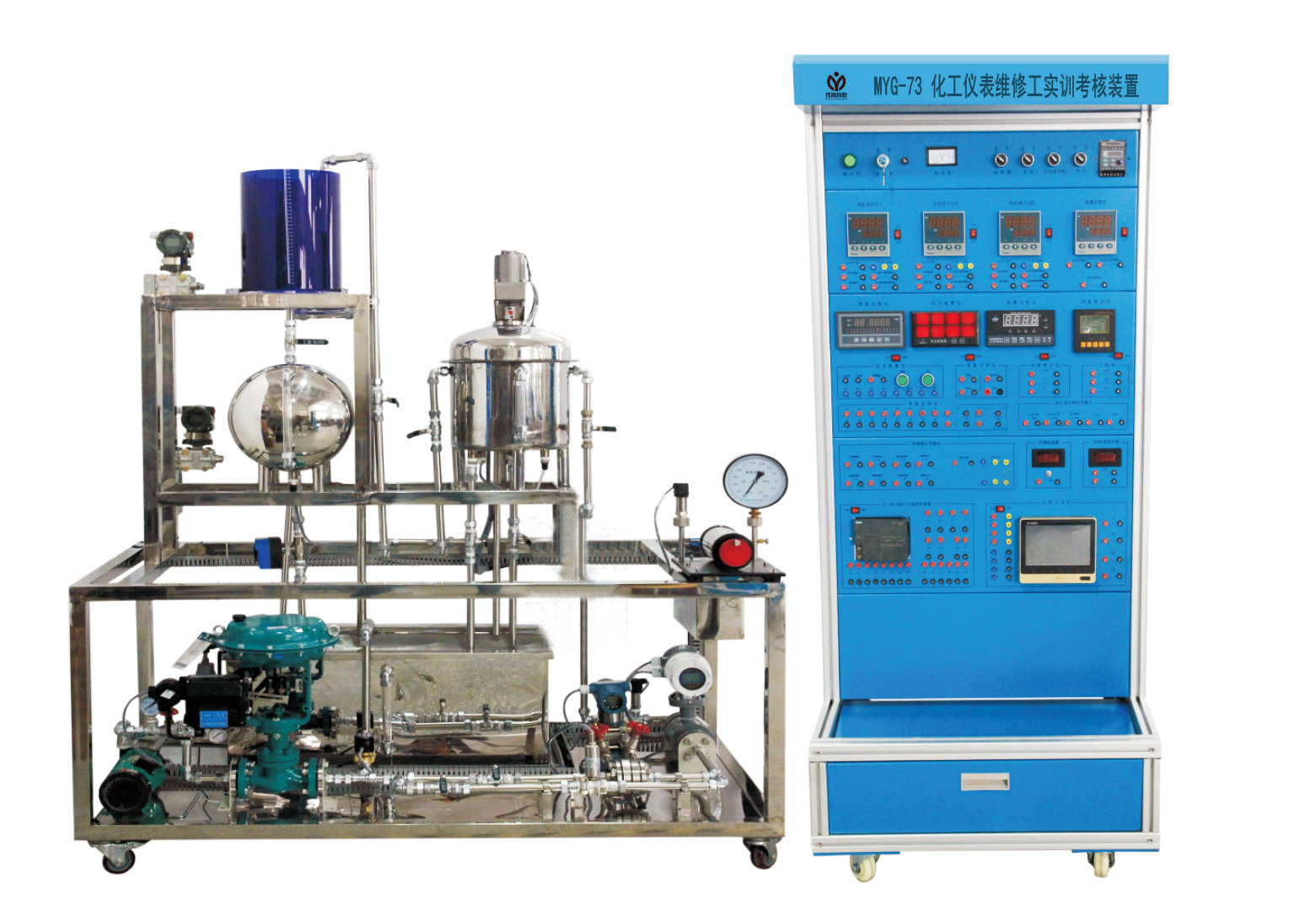

MYG-73 化工仪表维修工实训考核装置

（参考图）

一、产品概述：
化工仪表维修工实训考核装置,化工仪表维修工实训考核设备,化工仪表维修工实训考核平台可符合《化工仪表维修工（初、中级中级工）职业技能鉴定标准》及《化工测量及仪表》、《检测技术及仪表》、《过程控制》等课程实训大纲的要求。包含的仪器、仪表种类齐全，同时绝大部分传感器使用先进的HART通信协议。
学生通过该实训装置的使用和学习，学生能够掌握有关工业仪表及自动化的基本知识，对有关仪表的安装、调试及维修有一定的了解，并对工业生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。通过本套装置的学习，学生能识读自动控制系统原理图，可使用与维护智能仪表、流量积算仪、闪光报警仪、智能巡测仪、PH仪、无纸记录仪等工业显示仪表。
本装置还配备上位机监控系统，利用组态软件将仪表所有数据采集显示并绘成曲线，通过对过程参数变化曲线的对比，能更直观有效的分析传感器变送器的各大性能指标，为方便实训针对每一时刻参数的具体数值作查询，上位机软件中具有数据报表功能，可以同时记录所有仪表采集的变量值，对本套实训装置中所有的参数，本软件工程都对应开发了相应的自动控制实训项目，另外还可自行开发实训项目。
二、系统特点
1、本套系统将现场对象系统和二次仪表操作柜进行分体式设计，美观大方；
2、实训装置中配备有压力、流量、温度、液位传感器，除温度输出阻值外，其它三种均有相应的变送器对传感器输出信号进行变送，以输出电流信号给仪表（或远传）使用；
3、本套装置结构合理、功能齐全、可靠性高、性价比高。
4、装置设有故障设置箱，可对学生进行10项排故考核
三、技术参数
1、供电电源:单相三线 220V±10％，50Hz；
2、装置容量：≤2.0kVA；
3、环境要求：温度0～50℃，相对湿度≤85%，海拔≤4000m；
4、重量：≤200kg；
5、外形尺寸：“化工仪表维修工实训考核装置控制柜” 800mm×600mm×1780mm
“化工仪表维修工实训考核装置对象系统”1600mm×600mm×1780mm
6、装置具有漏电保护（接有漏电保护空气开关）功能，安全性符合相关的国标标准。
四、实训项目：
第一章：实训装置系统认识
第一节实训要求及安全操作规程
第二节实训系统结构
第三节实训装置硬件组成
第二章：对象特性测试实训
第一节单容自衡水箱液位特性测试实训
第二节气动阀流量特性测试实训
第三章：自动控制实训
第一节单容水箱液位定值控制实训
第二节超声波物位计上水箱定值控制
第三节加热釜温度定值控制实训
第四节加热釜温度位式控制实训
第五节管道压力定值控制实训
第六节下水箱液位的位式控制实训
第七节孔板流量计的工作原理认识和标定实训
第八节孔板流量定值控制实训
第九节流量计的工作原理认识和校验实训
第十节水箱液位与球阀开度的定值控制实训
第十一节管道批量流量的控制实训
第十二节压力变送器的校验实训
第四章：显示仪表的使用及认识实训
第一节闪光报警器的工作原理认识和使用实训
第二节智能巡测仪的工作原理认识和使用实训
第三节 PH值测定仪的工作原理认识和使用实训
第四节无纸记录仪的认识和使用实训
第五节无纸记录仪的群体监控
第六节智能氧化锆氧量分析仪的认识和使用
第五章：串级控制系统实训
第一节水箱液位与管道流量的串级控制实训
第二节双容水箱液位串级控制系统
附录一智能调节仪的认识和使用实训
附录二 PLC的认识和使用实训
附录三 MCGS组态软件件的安装
附录四 KSL系列智能巡回检测报警仪的使用手册
附录五智能氧化锆氧量分析仪
附录六 VPR130无纸记录仪
附录七实训台故障设置
五、实训软件及工程：
1、MCGS工控组态软件
每套配置一台上位监控PC机，在智能仪表、PLC控制的PC机上安装有MCGS工控组态软件，能够对设定值、输出值、P、I、D及各类可写参数进行操作，还可修改组态及程序算法，观看动态变化棒图显示、测量值实时曲线、历史曲线、数据报表等。
2、S7-PLC编程软件
配有本套设备所需要的相关编程软件及样例工程，学生也可自己练习编程。学习模拟量控制及顺序控制的方法。本设备附软件为STEP 7 MicroWIN V4.0
3、实训工程
包含实训必须的智能仪表实训工程，本实训工程涵盖了部分实训项目、软件应用和设计开发等方面的综合范例，能满足各大院校的功能要求。

友情提示：
1、设备验收：各采购单位收货时请检查化工仪表维修工实训考核装置的货品外观，核实的本设备及配件，拒收处于受损状态的化工仪表维修工实训考核装置；
2、设备质保：茂育将为各采购单位提供化工仪表维修工实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对化工仪表维修工实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致化工仪表维修工实训考核装置的选型错误或购设备数量错误，造成化工仪表维修工实训考核装置的退换货要求，将不被接受；
4、设备货期：化工仪表维修工实训考核装置发货期为参考值，如您需要了解化工仪表维修工实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对化工仪表维修工实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关化工仪表维修工实训考核装置的技术咨询。
