流体测控技术综合实验台,流体测控技术综合实验装置,流体测控技术综合实验设备可分别对液体，温度、压力、液位、瞬时流量、流体流速等众多参数进行检测和部分参数进行控制。

[规格型号]：MYG-72

[产品名称]：流体测控技术综合实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

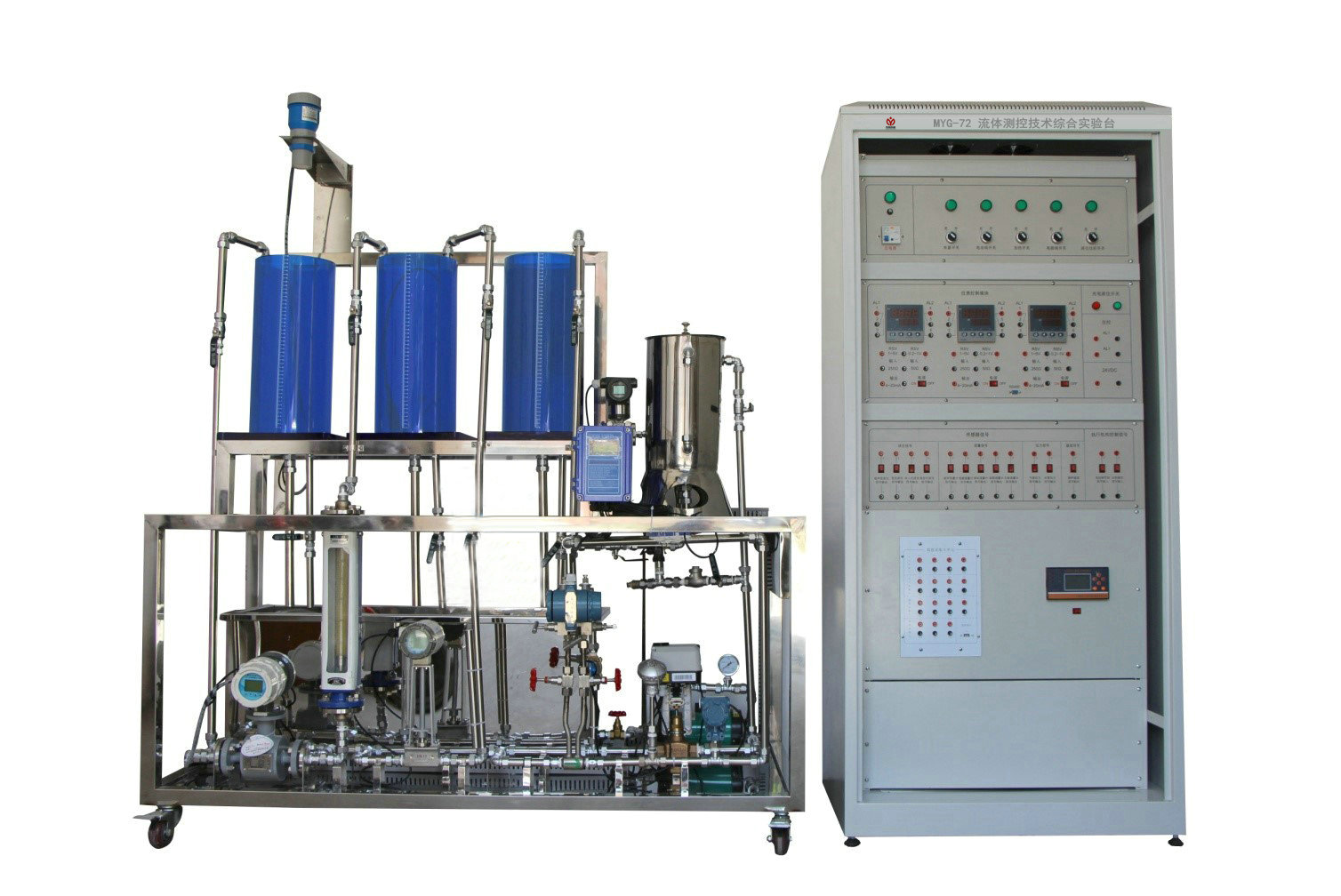

MYG-72 流体测控技术综合实验台

（参考图）

一、产品概述：
流体测控技术综合实验台,流体测控技术综合实验装置,流体测控技术综合实验设备具有11大特点：
1、本装置系统具有流体多种参数检测。系统以检测为主，测控兼备特点：
可分别对液体，温度、压力、液位、瞬时流量、流体流速等众多参数进行检测和部分参数进行控制。
2、系统提供多达不同原理和方法检测液位，其中具有标准检测信号，输出并可远传，可组成闭环PID调节控制。
在液位检测方法中，选用不同最先进的多种不同原理的检测方法，可拓宽学生工业知识和视野，有利实验教学。
1）超声波液（物）位变送器。标准信号：4~20mADC输出；
2）差压液位变送器。标准信号：4~20mADC输出；
3）投入式扩散硅液位变送器。标准信号：4~20mADC输出；
4）光电液位开关：开关量输出；
5）电容式液位传感器，标准信号：4-20mA
3、系统配置不同原理的液体流量检测方法，其可组成闭环PID调节控制。包含价值昂贵，技术先进，功能多样的时差式超声波流量计及电磁流量计。
1）电磁流量计。标准信号：4~20mADC输出；
2）涡街流量计。标准信号：4~20mADC输出；
3）涡轮式流量计，标准信号：4~20mADC输出；
4）玻璃转子流量计，无检测信号.
5）自动补偿孔板流量计，标准信号输出
4、系统配有气源，可对气体压力进行位控和气体流量检测，压力范围设定为0~400KPa。
5、具有气、液二相混流装置；
6、实验台配有不锈钢加热锅炉，可对液体温度进行PID闭环调控。温控范围：常温到90℃。加热系统具有防止无水干烧功能。
7、系统配有自动进排水装置。减轻劳力，人性化设计；
8、系统选用智能仪表并配RS485/RS232通讯接口，与上位机（P4）进行通讯；
9、采用全中文工控组态软件MCGS；
10、实验给定参数可在人机界面上方便设置、调整；测试数据可显示、存储、打印；
11、系统具有安全保护功能；
12、本实验台适合石油、化工、水利及环保类院校流量计量、检测、传感、测控等专业实验教学。
13、LabVIEW虚拟仪器：8路光耦隔离输出，8路光耦隔离输入；16路IO输入输出上位机驱动程序：Labview、（VC、VB）、MCGS，并且具有网络功能。
二、技术指标：
1、供电电源：AC220V ± 10 %，50 Hz，10A，需良好接地；
2、输入输出信号符合IEC标准，选用4~20mADC；
3、工业人工智能调节仪，精度0.5级；
4、超声波液（物）位变送器：
工作电压：220VAC，精度：0.25%，盲区≤30Cm；
量程：0~1.5m任何段,选用：0~0.5m,输出：4~20mADC(二线制);
5、投入式扩散硅液位变送器：
工作电压：24VDC，精度：0.5级；
量程：0~0.5m，输出：4~20mADC（二线制）；
6、差压式液位变送器：
工作电压：24VDC，精度：±1cm；
量程：0~0.5m，输出：4~20mADC（二线制）；
7、电磁流量计+变送器：
工作电压：220VAC，精度：±0.5FS；
量程：0~600L/min，介质：水，输出：4~20mADC（二线制）；
8、涡街流量计：
工作电压：220VAC，精度：1级；
量程：0~600L/min，介质：水，输出：4~20mADC（二线制）；
10、Pt100：
精度：A级，温度：0-100℃；
11、外形尺寸：
对象：1600（长）×740（宽）×1700（高）/mm；
控制柜：880（长）×580（宽）×1900（高）/mm；
四、实验内容：
（一）检测实验：
1、超声波液（物）位检测实验；
2、扩散硅液位检测实验；
3、差压式位检测实验；
4、差超声波流量计瞬时流量与累积流量检测实验；
5、电磁流量计瞬时流量与累积流量检测实验；
6、涡街流量计瞬时流量与累积流量检测实验；
7、液体磁力泵出水压力检测实验；
8、锅炉内胆温度检测实验；
（二）控制实验：
1、超声波液位位控实验；
2、扩散硅液位位控实验；
3、差压式液位位控实验；
4、流量位控实验；
5、电磁流量位控实验；
6、涡街流量位控实验；
7、液体压力位控实验；
8、超声波液位PID控制实验；
9、扩散硅液位PID控制实验；
10、差压液位PID控制实验；
11、流量PID控制实验；
12、电磁流量PID控制实验；
13、涡街流量PID控制实验；
14、锅炉内胆温度PID控制实验；

友情提示：
1、设备验收：各采购单位收货时请检查流体测控技术综合实验台的货品外观，核实的本设备及配件，拒收处于受损状态的流体测控技术综合实验台；
2、设备质保：茂育将为各采购单位提供流体测控技术综合实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对流体测控技术综合实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致流体测控技术综合实验台的选型错误或购设备数量错误，造成流体测控技术综合实验台的退换货要求，将不被接受；
4、设备货期：流体测控技术综合实验台发货期为参考值，如您需要了解流体测控技术综合实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对流体测控技术综合实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关流体测控技术综合实验台的技术咨询。
