转速.电压.电流负反馈直流调速系统实训装置,转速.电压.电流负反馈直流调速系统实训设备,转速.电压.电流负反馈直流调速系统实训柜可以完成转速负反馈直流调速系统的安装和调试、电压负反馈直流调速系统的安装和调试、电流负反馈直流调速系统的安装和调试、三相半波整流电路实训、三相全控桥式整流电路实训等，通过设置故障的方式，也可以完成自动化方面的实训考核。

[规格型号]：MYDJ-20B

[产品名称]：转速.电压.电流负反馈直流调速系统实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

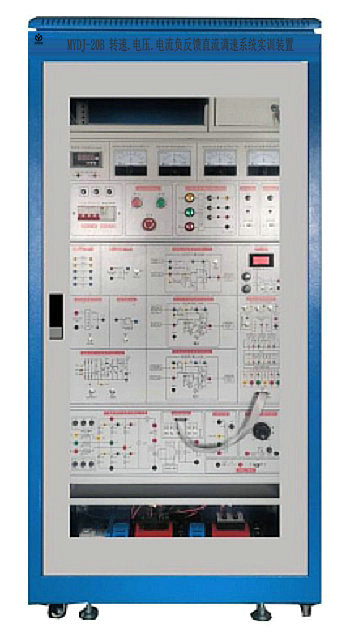

MYDJ-20B 转速.电压.电流负反馈直流调速系统实训装置

一、产品概述
转速.电压.电流负反馈直流调速系统实训装置,转速.电压.电流负反馈直流调速系统实训设备,转速.电压.电流负反馈直流调速系统实训柜能满足学校对技师和高级维修电工的培训及技能考核之所需，也可作为普通高校"电力电子技术"、"电力拖动自动控制系统"、"直流调速"等课程的实训设备。可以完成转速负反馈直流调速系统的安装和调试、电压负反馈直流调速系统的安装和调试、电流负反馈直流调速系统的安装和调试、三相半波整流电路实训、三相全控桥式整流电路实训等，通过设置故障的方式，也可以完成自动化方面的实训考核。
二、技术性能
1.输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
2.工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃）海拨＜4000m
3.装置容量：＜1.0KVA
三、配置介绍
采用工业控制柜结构（设有玻璃门、直观清晰）。设备带有三相漏电保护器，熔断器，电源开关，电源指示灯等功能。
1.提供3相整流变压器一只，带开关及短路保护及输出指示，提供三相同步变压器1只（380//3×15V），提供直流励磁电源1组（DC110V,1A）。
2.指针式150V直流电压表2只，2A指针式直流电流表2只，提供 0～900Ω×2 /0.41A（串联）或0～450Ω/0.82A（并联）瓷盘可调电阻负载1只，120欧姆/200W功率电阻一只，提供0-100mH-200mH-700mH平波电抗器1只。
3.提供固定电机组钢板底座、测速系统支架，数显转速表。提供直流他（并）励电动机1台（Un=DC110V，120W， n=1500RPM，绝缘等级E ）1台，提供他励直流发电机1台（DC110V，1500RPM，绝缘等级E）。
4.提供三相晶闸管触发电路，三相晶闸管整流主电路，每只晶闸管均设有阻容及熔丝保护装置，续流二极管一只。每只晶闸管均设有阻容及熔丝保护装置，保险座引出到面板，便于更换。
5.提供给定电路G（带数显）单元。
6.提供转速变换电路单元，提供转速负反馈调节器模块单元。
7.提供电压隔离器电路单元，提供电压负反馈调节器模块单元。
8.提供三相电流互感器采样单元，提供电流负反馈调节器模块单元。
9.设有220V示波器电源接口。
10. 带有故障设置单元，不少于8个故障点。
11.设备采用立式可移动结构，带有刹车及支撑脚功能，留有示波器放置位置，设备底部放置电机组，变压器等。
四、可完成实训项目：
1.转速负反馈直流调速系统的安装和调试试验系统
2.电压负反馈直流调速系统的安装和调试试验系统
3.电流负反馈直流调速系统的安装和调试试验系统
4.三相半波整流电路实训
5.三相全控桥式整流电路实训等
五、故障设置功能
1.模拟三相同步信号缺相故障。
2.模拟晶闸管触发电路无偏移电压
3.模拟晶闸管触发电路“移相控制电压Uct开路故障”。
4.模拟给定电路单元（G）的给定输出断路。
5.模拟转速变换单元（FBS）的转速反馈输出断路，“Vfn”点无电压输出。
6.模拟“反号器（R）输出断路故障。
7.模拟“电压隔离器（TVD）”输出断路故障。
8.模拟“电流反馈与过流保护单元（FBC+FA）中”电流反馈端断路。
