相控整流电路的操作平台,相控整流电路的操作实验箱,相控整流电路的操作实训装置是上海茂育公司定制产品,如有需要请联系我们,我公司将竭诚为您服务!

[规格型号]：MYDJ-60

[产品名称]：相控整流电路的操作平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

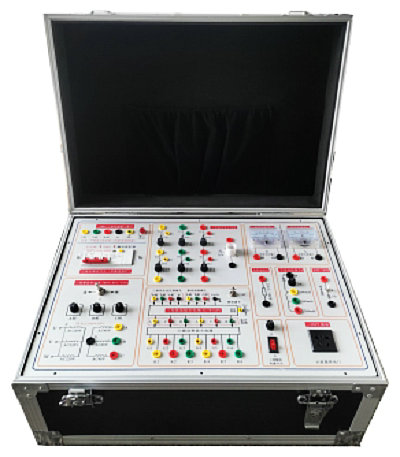

MYDJ-60 相控整流电路的操作平台

一、技术性能
1、输入电源：三相四线(或三相五线 380V±10％ 50HZ)
2、工作环境：温度-10℃－+40℃ 相对湿度＜85％（25℃）海拨＜4000m
3、装置容量：＜0.5KVA
4、设备尺寸：长590mm，宽420mm，高270mm
二、配置介绍
相控整流电路的操作平台,相控整流电路的操作实验箱,相控整流电路的操作实训装置带有三相漏电保护器，熔断器，电源开关，电源指示灯等功能。
1、提供3相整流变压器一只，带开关及短路保护。
2、提供三相同步变压器1只（380//3×15V）。
3、提供±150V 指针式直流电压表一只，±1A指针式直流电流表一只。
4、提供大功率电阻负载1只，110V/15W灯泡负载1只，平波电抗器(0-100mH,200mH,700mH)1只。
5、提供三相晶闸管触发电路(TC787AP集成触发)，测试点引出到面板，提供直流电源，调节电位器等。
6、提供三相晶闸管整流主电路及续流二极管1只，每只晶闸管均设有阻容及熔丝保护装置，保险座引出到面板，便于更换。
7、提供AC220V电源插座1只，可为示波器等设备供电使用。
三、可以完成的实训项目
1、三相半波整流电路的工作原理及实训电路（电阻及阻感负载）
2、三相半控桥式整流电路的工作原理及实训电路（电阻及阻感负载）
3、三相全控桥式整流电路的工作原理及实训电路（电阻及阻感负载）
4、可控整流电路电压计算方法，调试方法，及波形分析方法。

友情提示：
1、设备验收：各采购单位收货时请检查相控整流电路的操作平台的货品外观，核实的本设备及配件，拒收处于受损状态的相控整流电路的操作平台；
2、设备质保：茂育将为各采购单位提供相控整流电路的操作平台说明书内的质保条件和质保期，在质保范围内提供对相控整流电路的操作平台的免费维修，超出条件承诺时提供对相控整流电路的操作平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致相控整流电路的操作平台的选型错误或购设备数量错误，造成相控整流电路的操作平台的退换货要求，将不被接受；
4、设备货期：相控整流电路的操作平台发货期为参考值，如您需要了解相控整流电路的操作平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对相控整流电路的操作平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关相控整流电路的操作平台的技术咨询。
