电机类实验室实训台News

所在位置:首页 > 产品展示 > 电机类实验室实训台 正文

电机电控配线安装装置,电机电控配线安装设备,电机电控配线安装台是上海茂育科教设备有限公司的重点研发产品,如果您有什么需求或建议的话请联系我们,电话:021-56311657,我们将竭诚为您服务!

电机电控配线安装装置

[规格型号]:MY-202B

[产品名称]:电机电控配线安装装置

[价格]:   元

[在线客服]: 客服一 客服二

[优惠服务]: 免费质保一年,终身维护。

产品介绍:

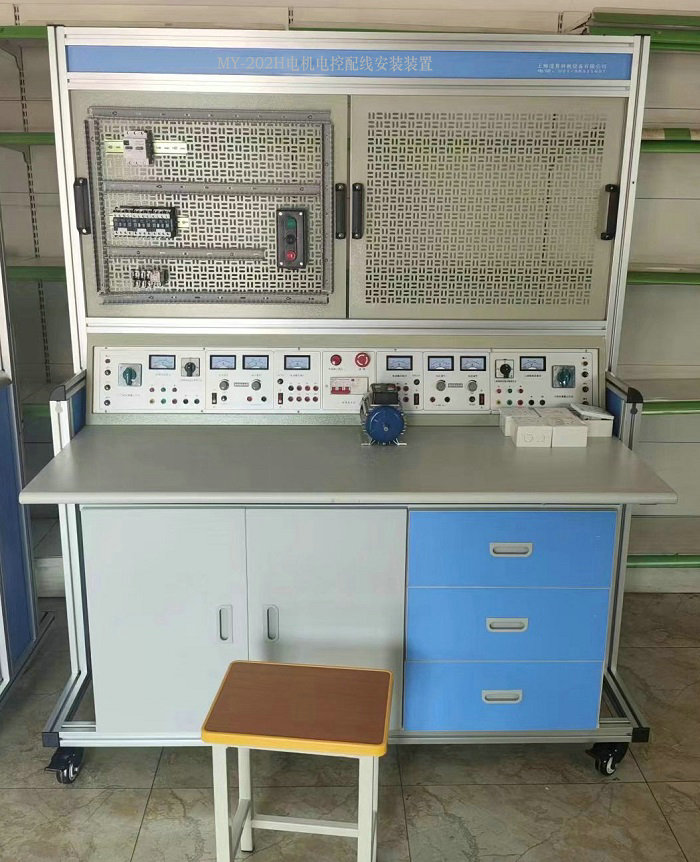

MY-202B 电机电控配线安装装置

一、产品特点:
电机电控配线安装装置,电机电控配线安装设备,电机电控配线安装台综合了大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程教学大纲的要求而研发。采用“网孔板”结构,功能和性能优越,符合职业教育改革和发展,其外形美观、结构合理、牢固、耐用,配备多种常用电机及配套工作电源。实训内容丰富,实训方法接近工业现场,实训方法灵活、增加元器件即可增加实训项目,可扩展性强。装置设置多重科学安全保护措施,确保设备和操作者人身安全,特别适用于各院校现阶段实训设备的更新改造,迅速开设实训课程的理想设备。
二、技术性能:
1.工作电源:三相四线(或三相五线)~380V±5%  50Hz
2.温度:-10℃~40℃,相对湿度<85%(25℃)
3.装置容量:<1.0KVA
4.重量:200Kg
三、实训屏构成与性能:
1.实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。
2.三相四线电源输入:三只红、黄、绿指示灯亮。接通总开关,由接触器通过起动、停止按钮进行电源控制。
3.设有450V指针式交流电压表三只,指示输入三相电源线电压。
4.安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者人身安全。
5.实验管理器:平时作为时钟使用,具有设定密码、实训考核时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训、考核提供一个统一的标准。
6.励磁电源:直流220V/0.5A,具有短路保护
7.电枢电源:直流0-220V/2A连续可调电源一路,具有短路保护
8.连续可调交流电源:0-240V连续可调,具有短路保护
9.可调同步励磁电机电源:0-40V/2A连续可调,具有短路保护
10.磁盘电阻:90Ω四组,900Ω两组
11.整流二极管:IN5408四只
四、实训操作桌:
铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。
五、参考实训考核项目:
1.三相异步电动机闸刀开关正转控制线路
2.三相异步电动机接触器点动正转控制线路
3.三相异步电动机具有自锁的正转控制线路
4.三相异步电动机具有过载保护的正转控制线路
5.三相异步电动机倒顺开关控制正反转控制线路
6.三相异步电动机接触器联锁的正反转控制线路
7.三相异步电动机按钮联锁的正反转控制线路
8.三相异步电动机按钮接触器复合联锁控制线路
9.工作台自动往返行程控制线路
10.三相异步电动机接触器控制串联电阻降压起动线路
11.三相异步电动机时间继电器控制串联电阻降压控制线路
12.三相异步电动机手动Y/△降压起动
13.三相异步电动机接触器控制Y/△降压起动
14.三相异步电动机时间继电器控制Y/△降压起动
15.三相异步电动机QX3-13型Y/△自动起动控制线路
16.三相异步电动机的多地控制
17.三相异步电动机半波整流能耗制动控制线路
18.三相异步电动机全波整流能耗制动控制线路
19.C620车床电气控制线路
20.三相异步电动机手动降压起动
21.三相异步电动机单相运行反接制动控制线路
22.电动葫芦电气控制线路
23.C6163车床电气控制线路
24.三相异步电动机控制电路联锁控制线路
25.三相异步电动机主电路联锁控制线路
26.双速电机手动变速器控制线路
27.双速电机时间继电器控制强路
28.同步电动机的能耗制动控制线路
29.直流电机启动训练
30.直流电机的调速训练
31.直流电机反转训练
32.直流电机制动实验训练

友情提示:
1、设备验收:各采购单位收货时请检查电机电控配线安装装置的货品外观,核实的本设备及配件,拒收处于受损状态的电机电控配线安装装置;
2、设备质保:茂育将为各采购单位提供电机电控配线安装装置说明书内的质保条件和质保期,在质保范围内提供对本实验台的免费维修,超出条件承诺时提供对电机电控配线安装装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致电机电控配线安装装置的选型错误或购设备数量错误,造成电机电控配线安装装置的退换货要求,将不被接受;
4、设备货期:电机电控配线安装装置发货期为参考值,如您需要了解电机电控配线安装装置的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对电机电控配线安装装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关电机电控配线安装装置的技术咨询。
