滑环电动机频敏变阻起动控制实训柜,滑环电动机频敏变阻起动控制实训装置,滑环电动机频敏变阻起动控制实训设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
一、产品概述：
滑环电动机频敏变阻起动控制实训柜,滑环电动机频敏变阻起动控制实训装置,滑环电动机频敏变阻起动控制实训设备是将绕线式电机转子回路通过滑环、碳刷引入地面的频敏变阻起动柜内，在电机起动时，串入频敏变阻器，随着电机转速的增加，转子电流频率的降低，频敏变阻器阻抗逐步减少，达到连续限制电机起动电流的目的。电机起动结束后、还需通过接触器或短路环将频敏变阻短接（部分中小型电机在转子上装有短路环）。
串联频敏变阻器起动，由于频敏变阻器实际上是一个电感元件，它降低了电机的功率因数，电机的起动比小于0.55。因此，它一般用在对起动转矩要求不高的风机、水泵、空压机和球磨机电机上。滑环电动机频敏变阻起动控制实训柜适合于交流50Hz，电压AC380V。电流0至20A的三相绕线型异步电动机的起动，停止及运行控制。
适用于不需要频繁操作，不可逆，不调速和不要求制动的场所，起动过程在转子回路中接有频敏变阻器。其阻抗值随着电动机转速的上升，即转子电流频率的减低而自动减小，从而达到限制起动电流及保证转矩的效果。改善了电动机起动过程对输电路的影响。
二、工作条件：
1.输入电源：三相五线AC380V±5%，工频50Hz，电流20A
2.海拔高度：海拔不超过1500m；
3.环境温度：周围介质温度不高于+40℃，不低于-5℃；
4.空气湿度：空气相对湿度不高于80%；
5.安装角度：与垂直面的倾斜度不超过5；
6.在无爆炸危险的介质中，且介质中无足以腐蚀金属和绝缘的气体及导电尘埃的地方；
7.外形尺寸：1000×600×2000mm（长宽高）；
8.设备重量：≤220Kg。
三、结构特点：

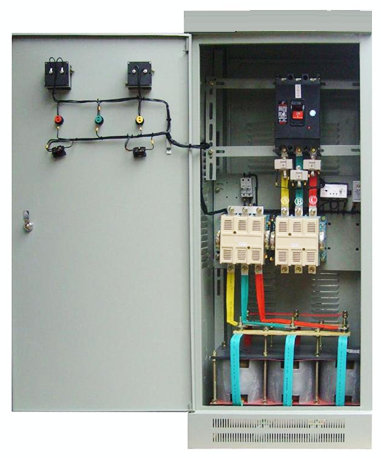

1.频敏起动控制柜为柜式防护结构，由频繁变阻器、自动开关、交流接触器、热继电器、时间继电器等主要元件组成，分别装于控制柜内，指示电表及控制按纽等则分别装于正面门板上。
2.频敏起动控制柜前后分别设有开启的门，以便安装检修； 电动机的短路自动保护采用自动开关，过载自动保护装置采用具有温度补偿的JR 型双金属式热继电器，零电压自动保护在一般情况下由接触器自身来完成； 频敏变阻器一般均备有调节抽头，以适应各种不同情况下电动机起动用；控制柜采用自动控制方式，由控制按钮进行操作。
3.时间继电器为可调节，在5-60秒钟以内,可以自由调节控制时间；为便于集中控制观测电动机运行情况，对于控制电机容量在45千瓦及以上的控制箱均装有指示电表。
4.频敏起动控制柜 起动性能 能自动地完成电动机的起动过程； 电动机起动过程中，定子电流不超过2.5倍额定电流；从冷态开始，允许连续起动三次但时间总和应不超过80S，两次时间隔大于30S；
5.若连接起动时间总合已达80S 应保证本产品有四小时以上的冷却时间，为能再次起动,以防止损坏频敏变阻器或其它电器元件；控制柜在设计时，只考虑长时间歇起动使用，因此不适宜在频繁起动操作条件下使用。
