液压传动与PLC实训装置,液压传动与PLC实训设备,液压传动与PLC实训台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYYA-17D

[产品名称]：液压传动与PLC实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

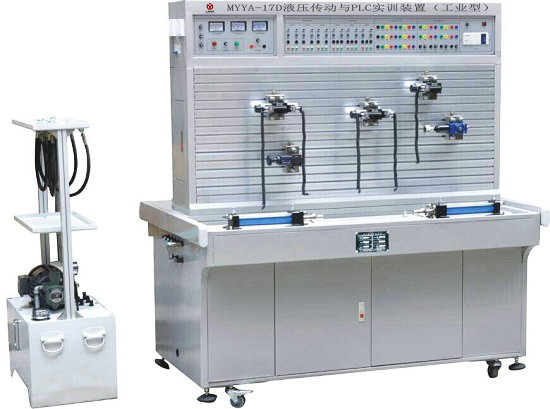

MYYA-17D 液压传动与PLC实训装置(工业型)

一、产品概述：
液压传动与PLC实训装置,液压传动与PLC实训设备,液压传动与PLC实训台是高校机电一体化对气、电、液控制的教学大纲要求，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观感性地对比与了解气、电、液各自具有的特点、特色、及优缺点等。
二、主要特点：
1.液压传动部分技术参数及指标集真实的液压元件、各执行模块、继电器控制
2.单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
三、技术参数：
1.输入电源：三相五线，380V．允差±l0%，50Hz。
2.装置容量：<2kVA。
3.变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
4.PLC选用三菱FX1N系列主机
5.电机：额定电压380V．额定功率0.75kW，绝缘等级B
6.液压泵站：最大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
四、实训项目：
1.可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
2.单级调压回路
3.多级调压回路
4.减压回路
5.卸荷回路
6.进油节流调速回路
7.回油节流调速回路
8.旁油节流调速回路
9.液压缸差动连接的快速运动回路
10.调速阀短接速度换接回路
11.调速阀串联的速度换接回路
12.调速阀并联的速度换接回路
13.用换向阀的换向回路
14.用"O"型机能换向阀的锁紧回路
15.用液控单向阀的锁紧回路
16.用顺序阀控制的顺序动作回路
17.用压力继电器控制的顺序动作回路
18.用行程开关控制的顺序动作回路
19.用调速阀控制的同步回
五、液压元件清单：

序号	型号/规格	名称	数量	单位
1	铁质	实训台	1	台
2	铁木结构	实训桌	1	张
3	三菱，20点	PLC主机模块	1	块
4	实训台上	继电器控制模块	1	块
5		电源模块	1	块
6		PLC控制输入模块	1	块
7		PLC控制输出模块	1	块
8	MOB40-200	双作用液压油缸	2	只
9	一体式	变量叶片泵及电机	1	台
10	YN-100ZQ/10MPa	耐震压力表	1	只
11	2FRM5-31B/15QB	二通流量阀（调速阀）	2	只
12	3WE6A61B/CG24N9Z5L	二位三通电磁换向阀	2	只
13	4WE6C61B/CG24N925L	二位四通电磁换向阀	1	只
14	4WMM6C50BF	二位四通手控换向阀	1	只
15	4WE6E61B/CG24N9Z5L	三位四通电磁换向阀	1	只
16	4WE6J61B/CG24N9Z5L	三位四通电磁换向阀	1	只
17	LI-10B	单向节流阀	1	只
18	I-10B	单向阀	1	只
19	Y-10B	先导式溢流阀	1	只
20	DG-02B	直动式溢流阀	1	只
21	DZ6DP1-5X/75	直动式顺序阀	1	只
22	DR6DP1-5X/75 YM	直动式减压阀	1	只
23	IY-25B	液控单向阀	2	只
24	HED40P15/100Z14L24	压力继电器	2	只
25		三通	4	只
27		四通	3	只
28		快速接头（母插座）	1	套
29		快速接头（公插头）	1	套
30		吸油过滤器	1	只
31		油温液面计	1	只
32		清洁盖	1	只
33		空气滤清器	1	只
34		行程开关	4	只
35	最大容积90L	油箱	1	只
36		漏油盘	1	个
37	L-HL46	液压油	75L
38		内六角扳手	1	套
39		活动扳手	2	把
40		长柄螺丝刀	1	把
41	胶管	M16*1.5/8I-W-0.5M(装好快捷接头)	10	根
42		M16*1.5/8I-W-0.7M(装好快捷接头)	15	根
43	M162.4 111.9	O型圈	2	个
44		O型圈	3	个
45	茂育	电机电源线（制作好）三相四线电线	1	根
46	茂育	液压实验指导书说明书	1	册
47	光盘	PLC编程软件程序光盘	1	张
48	三菱FX1N系列主机	编程电缆	1	条

友情提示：
1、设备验收：各采购单位收货时请检查液压传动与PLC实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的液压传动与PLC实训装置；
2、设备质保：茂育将为各采购单位提供液压传动与PLC实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对液压传动与PLC实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致液压传动与PLC实训装置的选型错误或购设备数量错误，造成液压传动与PLC实训装置的退换货要求，将不被接受；
4、设备货期：液压传动与PLC实训装置发货期为参考值，如您需要了解液压传动与PLC实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对液压传动与PLC实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关液压传动与PLC实训装置的技术咨询。
