工程液压传动实训台,工程液压传动实训装置,工程液压传动实训设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYYA-18F

[产品名称]：工程液压传动实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

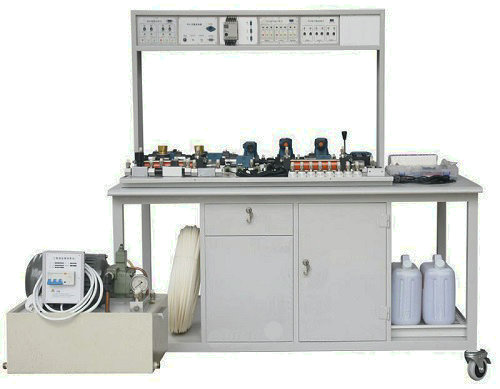

MYYA-18F 工程液压传动实训台

一、产品概述：
工程液压传动实训台,工程液压传动实训装置,工程液压传动实训设备是根据高校机电一体化对气、电、液控制的教学大纲要求，在透明液压传动演示系统的基础上，综合了液压PLC控制实验设备的优点，采用了开放型综合实验台结构，经不断创新改进研制而成的。是目前液压传动控制技术以及PLC可编程控制器控制技术于一体的综合性实验设备。实验时，可以让学生直观、感性地进行对比并了解电、液各自具有的特点、特色、及优缺点等。培养学生的动手能力、设计能力、综合运用能力以及创新能力。
液压实验元件主要采用北京华德液压、天津天二液压、科宇达液压等产品。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。同时，配备独立的继电器控制单元进行电气控制，简单实用。通过与PLC比较，可以加深对PLC可编程序控制器的了解及掌握。
二、产品特点：
1.本实验台采用了钢质喷塑实验桌、高耐磨的桌面板。整个实验台结构合理，造型美观。一张实验桌可供多位学生进行液压综合实验，优化共享资源，提高产品的性能价格比。操作面积大，操作方便，美观大方，坚固耐用。
2.采用了实验专用“T”型铝合金槽板，及“T”型专用螺母安装固定，液压元件可在铝合金槽板中随意定位安装，特别适宜于工业液压元件的液压回路的装拆实验。在“T”型铝合金槽板下方配有油槽，如学生在实验过程中有油液溢出将直接流到油槽不会污染实验台，保证实验过程的清洁干净。
3.良好的密封性能：采用本公司自行研发设计的快速闭锁接头，该接头仿通用接头标准设计生产，采用螺纹连接夹紧油管。与通用接头相比具有结构美观，操作简单，加紧力大，连接性能好，密封性能好，同时能承受较大压力，不漏油，工作稳定。如使用方在实验设备中增加其他液压元器件均可使用。适用于学生做性能，原理结构实验。
4.元件固定板表面采用印刷，与元器件一一对应，便于学生了解实验台所有的元器件，并能迅速找到所需的元器件。
5.采用可编程与微机通讯：实现电气自动化控制，可实现在先编辑及故障检测。
6.利用此套实验设备可独立地进行液压控制相应的基本回路及其应用实验，以及 PLC编程及控制实验；同时，也可综合地进行相互配合的实验：如实现电-液控制。
三、主要元件：
压力表，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，二位四通电磁换向阀，二位四通手动换向阀，二位三通电磁换向阀，“O”型三位四通电磁换向阀，“Y”型三位四通电磁换向阀，压力继电器，行程开关(常开）等。

四、技术参数：
1.电源模块：输入电源AC: 220V 50HZ 输出电源：DC 24/2A
2.输入模块：与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号（其中两路为常闭信号），及通过信号插孔为PLC提供自动控制信号。
3.输出模块：与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。
4.PLC可编程控制器：三菱FX1s-14MR型主机，8输入、6输出。（可根据客户要求选择）
5.继电器控制模块：与电源模块连接后，进行主令信号控制，及提供自动控制信号接口进行自动控制。通过输出插口控制电磁阀通断。

6.液压泵站：
1）实验专用定量叶片泵站：工作电源：AC：220V50Hz直流电机型号：130ZYT02，电机功率：750W 电机调速范围： 0-1500转/分安全限速范围：1000-1500转/分油泵型号：YB1-6.3,油泵输出最高工作压力：5MPa 油箱容积：25L
2）三相工业泵站
工作电源：AC：380V×3 50Hz 电机功率：1.5KW 电机转速：1420转/分，液压泵型号：VP-12-F/A3,油泵输出最高工作压力：7MPa 油箱容积：25L
7.实验台外形尺寸： 1500mm×1000mm×820mm
8.实验支架尺寸： 1100mm×910mm×740mm

五、实验项目：
1.单级调压回路
2.压力调定回路
3.二级压力回路
4.用减压阀的减压回路
5.变量泵和调速阀的复合调速回路
6.顺序阀的平衡回路
7.进油节流调速回路（节流阀、调速阀）
8.回油节流调速回路（节流阀、调速阀）
9.旁路节流调速回路（节流阀、调速阀）
10.调速阀短接速度换接回路
11.两调速阀串联的速度换接回路
12.两调速阀并联的速度换接回路
13.变量泵调速回路
14.用手动换向阀的换向回路
15.二级节流缓冲回路
16.用O型机能换向阀的闭锁回路
17.用液控单向阀的闭锁回路
18.用压力继电器的顺序动作回路
19.用行程开关的顺序动作回路
20.并联调速阀的同步回路
六、配置清单：
1.液压部分：

序号	分类	项目	规格型号	配置数量
1		泵站（定量泵或变量泵）		1台
2	实验台	实验桌	茂育	1张
3		实验支架	茂育	1台
4		元件固定配置板	茂育	3长
5		油管放油筒	茂育	1套
6		有机透明防护罩	茂育	1套
7		配置板元件拆装支架	茂育	1长1短
8	液压组合元件	双作用油缸（带行程撞块）	Φ40/22-150LB	2只
9		节流阀（直动式）	DV12-1-10/2	2只
10		单向阀	S10A	2只
11		液控单向阀	SV10PA1-30	2只
12		溢流阀（直动式）	DBDH6P/10MPa	1只
13		先导式溢流阀	DB10-1-30/100	1只
14		先导式单向顺序阀	DZ10-1-30B/210Y	1只
15		单向调速阀	2FRM5-30/15Q	2只
16		先导式单向减压阀	DR10-1-30B/100Y	1只
17		二位三通电磁换向阀	3WE6A61/CG24	1只
18		二位四通电磁换向阀	4WE6C-61/CG24	2只
19		三位四通电磁换向阀（O）	4WE6E61B/ CG24N9Z5L 5L	1只
20		三位四通电磁换向阀（Y）	4WE6J61B/EG24	1只
21		二位四通手动换向阀	4WMM6C50F	1只
22		压力继电器	HED40A10/10MPa	1只
23		耐震压力表（10MPa）		3只
24		行程开关（常开）		4只
25		四通		3只
26	附件	纸巾		4包
27		油槽		1个
28		高压尼龙管	PA12 f8	1盘
29		油盘（虑油网）		1个
30		工业专用液压油		20Kg
31	电器控制	直流电源单元		1个
32		继电器控制单元		1个
33		继电器触点转换模块		1个
34		PLC编程器控制单元		1个
35		PLC输入单元		1个
36		PLC输出单元		1个
37		220V电源线		1根
38		单元电器连接电缆		3根
39		电器单元电源连接电缆		1根
40		继电器触点转换连接线		6根
41		电磁阀通用连接线		3根
42		压力继电器插头线		1根
43		编程通讯电缆（适配器）		1根
44	工具配件盒	专用工具配件箱 300×200×62	菲力格-300	1只
45		螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字) 剪刀、活动扳手150×19、250×30，尖嘴钳、卷笔刀、内六角扳手M4、M5、M6、M10、M12、镊子、高压接头扳手2只、油性记号笔、		各1只
46		尼龙管接头20只、铝封头20只、防尘塞头20只、铝槽T形螺母30只、油管深度定位塞4只,内六角螺丝M6×15=20枚M6×25=20枚M6×35=20枚各密封圈1袋（O型圈15×f2.4= 20只、12×f2.4=20只、f10红垫圈20只、f10组合垫片20只、及各种密封圈）		1套
47		塑料零件盒、接头圆螺母50只、接头塑料牙套120只		1套
48	资料	液压实验指导书	茂育	2册
49	资料	PLC编程软件及应用程序光盘		1张

2.气动部分

序号	分类	项目	型号规格	数量	备注
1	气源	静音空气压缩机	WY5.2—双头	1只	220V 175W×2 18L1.0Mpa
3		三联件	AC2000三联件	1只	装在台上
4		气容		1只	装在台上
5		元件固定配置板		1块
6	铝底板弹性卡装组合元件	单作用缸	QGX25×100	1只
7		双作用缸	QGX25×100	2只
8		微动行程开关（含连接电缆插头）		4只	装在双作用缸上
9		旋转气缸	本公司设计制造	1只	透明元件
10		单向节流阀	JSC601	7只	装在各种气缸体上
11		减压阀（带压力表）	AR2000	1只
12		手动换向阀	4H210-08	1只
13		单电磁换向阀（二位五通）-配连接线	4V210-08（DC24V）	2只
14		双电磁换向阀（二位五通）-配连接线	4V220-08（DC24V）	1只
15		双电磁换向阀（三位五通）-配连接线	4V230-08（DC24V）	1只
16		单气控换向阀（二位五通）-配连接线	4A210-08	2只
17		双气控换向阀（二位五通）-配连接线	4A220-08	2只
18		顺序阀	本公司设计制造	2只	透明元件
19		机控行程阀	MOV-2	2只	其中一只装在单作用气缸上
20		按钮行程阀	MOV-3A	1只
21		或门型梭阀	本公司设计制造	2只	透明元件
22		快速排气阀		2只
23		单向阀	本公司设计制造	2只	透明元件
24		单向节流阀	RE-02	2只
25	电器控制	PLC直流电源单元（DC：24V）		1只	装在台上AC:220V/DC:24V
26		PLC编程器控制单元	可根据用户要求配置	1只	装在台上，
27		PLC电器输入单元		1只	装在台上
28		PLC电器输出单元		1只	装在台上输出:DC24V
29		继电器控制输出单元		1只	装在台上输出:DC24V
30		单元电器连接电缆		4条	其中电源连接2条
31		220V电源线		1条
32		墙壁插座	（四位250V、10A）	1只
33		PLC编程通讯电缆	可根据用户要求配置	1条
34	工具配件盒	专用工具配件盒	300×200×62 mm	1个	菲力格F-300
35		一字、十字螺丝刀	Ø3× 70mm	各一把
36		一字、十字螺丝刀	Ø6×100mm	各一把
37		内六角扳手	M4、M5 、M6	各一把
38		活动扳手	150×19	1把
39		尖嘴钳		1把
40		剪刀		1把
41		三通及L形支架（T型三通）	Ø6	6只
42		五通及L形支架	Ø6	4只
43		气孔塞头	Ø6	25只
45		内六角螺丝M6×15=20只 M6×25=20只铝槽T形螺母 30只	M6	1套
46		Y型减径三通Ø8-2×Ø6 1只（气泵上）生料带1个、保险丝2.5A 5只微动行程开关（配件）2只气泵电源开关 1只 601-Ø6、602-Ø6弯接头各2只		1套
47	耗材	气管	PU气管6×4	1卷	100米
48	资料	实验指导书		2册
49	资料	编程软件光盘	编程软件及程序	1碟
50	选购件	计算机及电脑桌	* 根据客户需求	1套	订购时，需合同另行注明

友情提示：
1、设备验收：各采购单位收货时请检查工程液压传动实训台的货品外观，核实的本设备及配件，拒收处于受损状态的工程液压传动实训台；
2、设备质保：茂育将为各采购单位提供工程液压传动实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对工程液压传动实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致工程液压传动实训台的选型错误或购设备数量错误，造成工程液压传动实训台的退换货要求，将不被接受；
4、设备货期：工程液压传动实训台发货期为参考值，如您需要了解工程液压传动实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对工程液压传动实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关工程液压传动实训台的技术咨询。
