挖掘机液压系统与PLC控制实训装置,挖掘机液压系统与PLC控制实训设备,挖掘机液压系统与PLC控制实训台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYYA-21A

[产品名称]：挖掘机液压系统与PLC控制实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

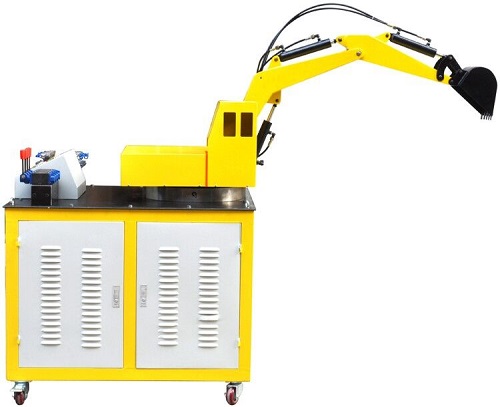

MYYA-21A 挖掘机液压系统与PLC控制实训装置

一、产品概述：
挖掘机液压系统与PLC控制实训装置,挖掘机液压系统与PLC控制实训设备,挖掘机液压系统与PLC控制实训台能模拟真实挖掘机工作装置和回转机构的各种动作，最高工作压力可达7MPa，实训台由液压挖掘机工作装置、回转机构、液压传动系统、电器控制器件、可编程控制器（PLC）和实训桌组成，可实现挖掘、提升、回转、卸料等典型动作。其中，液压传动系统配备手动、PLC控制两种方式，分别由四组手动换向阀和电磁换向阀实现。通过操控本实训台，学生可以清晰地了解单斗液压挖掘机的液压元件组成、液压回路工作原理、典型动作控制方式和机械结构。
二、技术参数
1.输入电源：三相五线，AC380V．允差±l0%，50Hz；
2.装置容量：≤2kVA；
3.工作环境温度：－5℃～40℃；
4.工作湿度：≤90%(40℃时)；
5.液压泵站：
1）系统额定压力6.3MPa；
2）变量叶片泵-电机1套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量8L∕min，压力7MPa；电机：交流380V电压，功率1.5kVA。
6.电器控制单元
1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路输入8路继电器输出。
2）配有控制模块：电源模块，PLC主机控制模块，PLC控制按钮模块等。
三、主要特点
1.挖掘机液压系统与PLC实训装置主要由挖掘机实训台、液压泵站、液压元件和手动控制器件、可编程控制器（PLC）等组件组成。
2.挖掘机实训台为铁质双层亚光密纹喷塑结构。
3.通过机械控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
四、主要功能：
1.液压传动各部件及工作原理观摩、拆装实训；
2.液压控制系统原理学习与分析；
3.挖掘机仿真作用、铲斗和斗杆复合进行工作实训；
4.回转作业，动臂提升同时平台回转；
5.卸料作业、斗杆和铲斗工作同时大臂可调整位置高度；
6.返回、平台回转、动臂和斗杆配合回到挖掘开始位置；
7.PLC指令编程，梯形图学习实验；
8.PLC编程软件的学习应用；
9.PLC与计算机通讯及在线调试；
10.PLC在液压传动控制中的应用及控制方案的优化实验；
五、配置清单：

序号	名称	型号	数量	备注
1	挖掘机实训装置	1000×800×780mm	1台
2	PLC主机模块	三菱FX1S-20MR	1块
3	电源模块		1块
4	PLC主机模块		1块
5	PLC控制按钮模块		1块
6	举升油缸		1只
7	弯臂油缸		1只
8	挖斗油缸		1只
9	三位四通电磁换向阀		4只
10	三位四通手动换向阀		4只
11	弯臂		1个
12	直臂		1个
13	挖斗		1个
14	底座支架		1套
15	回转工作台		1套
16	回转马达		1个
17	机泵组	泵站系统	1套
18	L-HL46号液压油		30L
19	编程电缆（适配器）	三菱	1条
20	挖掘机液压实训说明书		1册
21	光盘（PLC编程软件、程序软件）		1盘
22	工具		1套

友情提示：
1、设备验收：各采购单位收货时请检查挖掘机液压系统与PLC控制实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的挖掘机液压系统与PLC控制实训装置；
2、设备质保：茂育将为各采购单位提供挖掘机液压系统与PLC控制实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对挖掘机液压系统与PLC控制实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致挖掘机液压系统与PLC控制实训装置的选型错误或购设备数量错误，造成挖掘机液压系统与PLC控制实训装置的退换货要求，将不被接受；
4、设备货期：挖掘机液压系统与PLC控制实训装置发货期为参考值，如您需要了解挖掘机液压系统与PLC控制实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对挖掘机液压系统与PLC控制实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关挖掘机液压系统与PLC控制实训装置的技术咨询。
