透明液压传动实验箱,透明液压传动实验设备,透明液压传动实验装置是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYYA-26

[产品名称]：透明液压传动实验箱

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

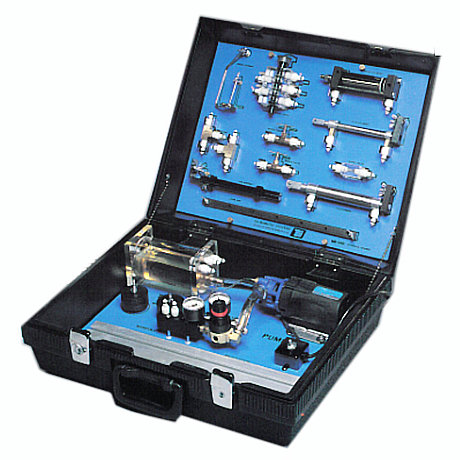

MYYA-26 透明液压传动实验箱

一、产品概述：
透明液压传动实验箱,透明液压传动实验设备,透明液压传动实验装置可进行液压传动演示、液压传动基本回路（压力、流量、方向控制回路），液压传动实验箱适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。
二、产品特点：
1.液压元件以透明有机玻璃外壳为主，工作介质为白色液压油，系统工作时可清晰观察到液压元件阀芯的工作过程，直观性强。
2.液压元件管路以透明软管连接，结构紧凑、连接可靠、不漏油。
3.箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，教师可方便的将设备带入课堂进行现场演示教学和实物讲解
三、技术性能：
1.输入电源：单相三线220V，50Hz
2.装置容量：<0.3KVA
3.定量齿轮泵：额定压力1.6MPa,额定流量：4L/min
4.直流调速电机：额定电压：AC220V，额定功率：180W，额定转速：1400r/min
5.外开尺寸：600mm*400mm*600mm
四、实训项目：
1.用O型换向阀的换向回路。
2.进油节流调速回路。
3.回油节流调速回路。
4.回油节流调速回路。
5.用减压阀的减压回路。
6.压力调定回路。
7.手动换向阀的换向回路
8.变量泵调速回路
9.节流平衡回路
10.差动连接增速回路
五、配置清单

序号	名称	规格型号	数量
1	实训箱	600mm400mm600mm。	1套
2	油箱	18L透明材质制作	1件
3	电气控制面板	电源部分、继电器	1
4	液压油		10斤
5	直流调速电机	功率：350W工作电压：220V	1只
6	齿轮油泵	额定排量≥4ml/rev 额定压力≥1.6MPa	1只
7	调速器	90-1400r/min	1个
8	双作用单出杆油缸	茂育透明液压元件	1个
9	三位五通手动换阀	透明液压元件	1个
10	三位四通电磁换向阀（O）	茂育透明液压元件	1个
11	单向阀	透明液压元件	1只
12	直动式溢流阀	透明液压元件	1个
13	先导式减压阀	透明液压元件	1个
14	节流阀	透明液压元件	1个
15	压力表座	透明液压元件	1个
16	耐震压力表	硅油耐震	1个
17	闭锁式液压接头连接线		1套
18	电磁阀通用连接线		1根
19	茂育实验指导书	纸质	1册
20	密封圈	接头用	5只
21	电源线		1条

友情提示：
1、设备验收：各采购单位收货时请检查透明液压传动实验箱的货品外观，核实的本设备及配件，拒收处于受损状态的透明液压传动实验箱；
2、设备质保：茂育将为各采购单位提供透明液压传动实验箱说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对透明液压传动实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致透明液压传动实验箱的选型错误或购设备数量错误，造成透明液压传动实验箱的退换货要求，将不被接受；
4、设备货期：透明液压传动实验箱发货期为参考值，如您需要了解透明液压传动实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对透明液压传动实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关透明液压传动实验箱的技术咨询。
