数控车床电气控制与维修实训装置,数控车床电气控制与维修实训设备,数控车床电气控制与维修实训台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
一、产品概述：

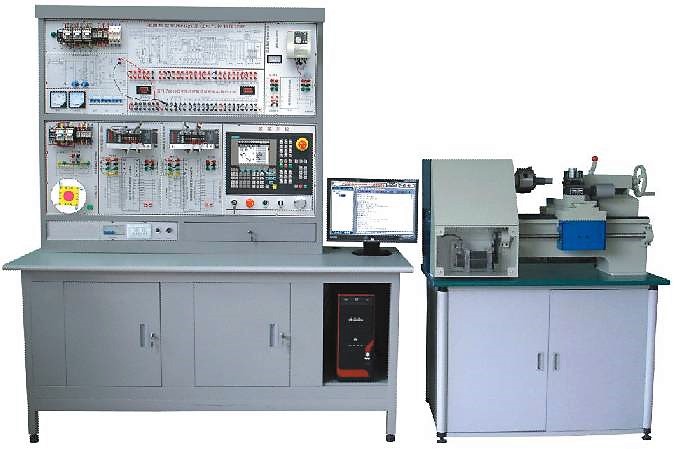

数控车床电气控制与维修实训装置,数控车床电气控制与维修实训设备,数控车床电气控制与维修实训台由实训台和半实物组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床装配调试、数控编程与加工操作等到多项教学实训。
本装置将一台数控车床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
二、结构与特点：
1.半实物数控车床采用耐磨结构，具有一定的车削能力，可对有机玻璃、塑料、木头等材料进行简单车削加工。
2.设计有专门的故障设置区和排故操作单元。教师通过开关设置故障；在实训台有LCD点阵图滚屏显示故障代码,具有数控车床的故障维修考核功能。配套试卷考题300道。
3.数控系统单元采用西门子802C数控系统。
4.四工位真实电动刀架，可实现加工时的换刀操作。
5.控制屏采用铁质双层亚光密纹喷塑结构。
三、技术性能：
1.输入电源：三相四线380V±10% 50Hz
2.工作环境：温度-10℃～+40℃
3.装置容量：＜3KVA
4.外形尺寸：1800mm×700mm×1890mm
四、半实物数控车床参数：
◆床身最大回转直径：250mm
◆刀架最大回转直径：120 mm
◆X/Z轴行程：130×300 mm
◆定位精度：0.04 mm
◆主轴电机功率：750W
◆主轴最高转速：1500rpm
◆电动刀架：4工位
◆外形尺寸：1120×610×650 mm
五、部分实训项目
1.数控车床电气系统的设计
2.数控系统的参数设置与调整
3.输入输出接口实训
4.机床参考点的调试
5.伺服电机驱动单元的调试与应用
6.变频器的调试、参数设置与应用
7.电动刀架控制实训
8.数控系统的通讯
9.数控车床故障诊断与维修
10.数控系统的操作与编程
11.数控车床加工实训
友情提示：
1、设备验收：各采购单位收货时请检查数控车床电气控制与维修实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的数控车床电气控制与维修实训装置；
2、设备质保：茂育将为各采购单位提供数控车床电气控制与维修实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对数控车床电气控制与维修实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致数控车床电气控制与维修实训装置的选型错误或购设备数量错误，造成数控车床电气控制与维修实训装置的退换货要求，将不被接受；
4、设备货期：数控车床电气控制与维修实训装置发货期为参考值，如您需要了解数控车床电气控制与维修实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对数控车床电气控制与维修实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关数控车床电气控制与维修实训装置的技术咨询。
