数控车床电气控制与维修实训台,数控车床电气控制与维修实训装置,数控车床电气控制与维修实训设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
一、产品介绍：

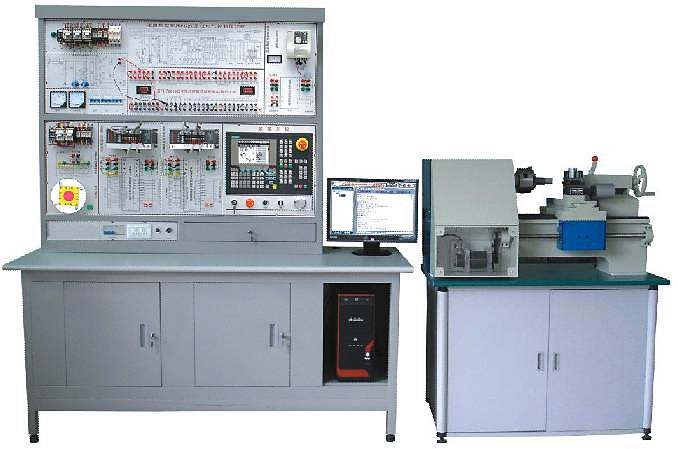

数控车床电气控制与维修实训台,数控车床电气控制与维修实训装置,数控车床电气控制与维修实训设备由实训台和半实物组成，能完成数控系统的安装调试、参数设置、PMC编程、故障诊断与维修、数控车床装配调试、数控编程与加工操作等到多项教学实训。
系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
半实物数控车床采用耐磨结构，具有一定的车削能力，可对有机玻璃、塑料、木头等材料进行简单车削加工。
具有真实数控车床的机械运动，X、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由三菱变频器驱动，主轴和主轴电机间通过带轮进行传动，并配有三爪卡盘。
二、结构与功能：
1.控制屏采用铁质双层亚光密纹喷塑结构。
2.电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源。
3.数控系统单元采用FANUC公司的"FANUC 0i Mate TC"数控系统。
4.X/Z进给轴均采用βi系列交流伺服电机驱动。
5.主轴电机由变频器进行无级调速。
6.设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；在实训台上有LCD点阵图滚屏显示故障代码，具有数控车床的故障维修考核功能。
7.四工位真实电动刀架，可实现加工时的换刀操作。
三、技术性能：
1.输入电源：三相四线380V±10% 50Hz
2.装置容量：＜3KVA
3.实训台外形尺寸： 1800mm×700mm×1890mm
四、半实物数控车床参数
◆床身最大回转直径：250mm
◆刀架最大回转直径：120 mm
◆X/Z轴行程：130×300 mm
◆定位精度：0.04 mm
◆主轴电机功率：750W
◆主轴最高转速：1500rpm
◆电动刀架：4工位
◆外形尺寸：1120×590×600 mm
五、部分实训项目
1.数控车床电气系统的设计
2.数控系统的参数设置与调整
3.输入输出接口实训
4.机床参考点的调试
5.伺服电机驱动单元的调试与应用
6.变频器的调试、参数设置与应用
7.电动刀架控制实训
8.数控系统的通讯
9.数控车床故障诊断与维修
10.数控系统的操作与编程
11.数控车床加工实训
