平面磨床电气技能实训考核装置,平面磨床电气技能实训考核设备,平面磨床电气技能实训考核平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MY-M7120B

[产品名称]：平面磨床电气技能实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

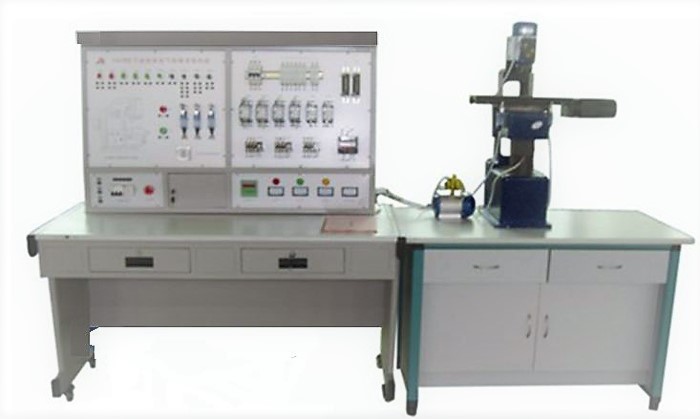

MY-M7120B 平面磨床电气技能实训考核装置

平面磨床电气技能实训考核装置,平面磨床电气技能实训考核设备,平面磨床电气技能实训考核平台由电源控制部分、M7120型磨床机床电气控制部分、仿真机床构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。
一、技术性能
1.输入电源：三相四线（380V±10% 50Hz）
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3.装置容量：＜1KVA
4.重量：150kg
5.外形尺寸：1400mm×700mm×1500mm
二、装置的构成
（一）主控屏
1.三相四线电源输入，通过漏电保护器接通总开关。
2.设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3.实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
一)机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
二)实训桌：桌体为铝木结构
三)电气部分的操作，能实现M7120型磨床各种运动
四)机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于检测故障
五)控制屏的故障箱内设有16个开关，通过拨动故障开关可设置相应的故障点
三、设备配置

序号	名　称	数量	备注
1	M7120型磨床电气技能实训考核装置	1
2	XM7120型磨床半实物模型（含实训桌）	1	配有与电气部分的连接接口，通过电缆连接

四、实训项目与目的
1.熟悉常用低压电气的机构、原理；
2.通过观察机床模拟运动，了解机床的真实运动状况；
3.掌握机床电器控制原理及各种保护装置；
4.掌握机床常见故障发生部分现象及排除方法。
五、故障点设置一览表

故障编号	故障现象	故障编号	故障现象
1	机床无法启动	9	砂轮电动机无法启动
2	液压泵电动机无法启动	10	砂轮电动机无法启动
3	液压泵电动机无法启动	11	砂轮架无法上升
4	液压泵电动机无法启动	12	砂轮架无法上升
5	液压泵电动机和砂轮电动机都无法启动	13	砂轮架无法下降
6	砂轮电动机无法启动	14	砂轮架无法下降
7	砂轮电动机无法启动	15	电磁吸盘不能工作
8	砂轮电动机控制无自锁	16	电磁吸盘控制不能自锁
