空调冰箱组装与调试实训考核装置,空调冰箱组装与调试实训考核设备,空调冰箱组装与调试实训考核系统应适合系统组装、电气运行与控制、电气技术应用、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。

[规格型号]：MYN-508A

[产品名称]：空调冰箱组装与调试实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

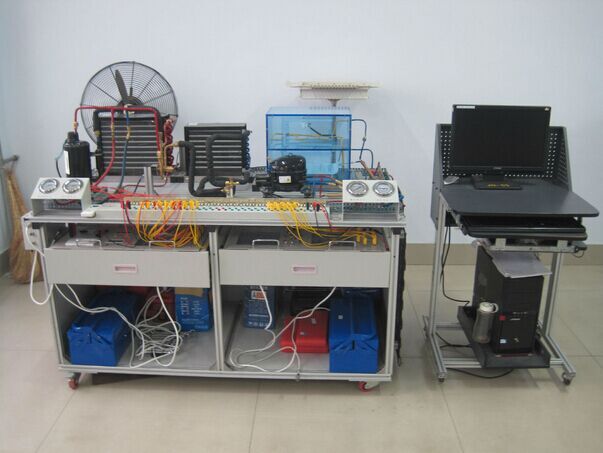

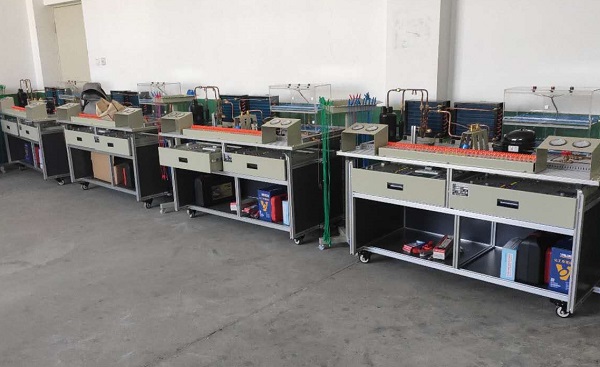

MYN-508A 空调冰箱组装与调试实训考核装置(智能考核型)

空调冰箱组装与调试实训考核装置,空调冰箱组装与调试实训考核设备,空调冰箱组装与调试实训考核系统应适合系统组装、电气运行与控制、电气技术应用、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。
系统由两部分组成，分别为：分体式热泵空调和直冷电冰箱，分体空调可进行制冷、制热、除湿、自动工作模式功能，直冷式电冰箱可进行冷藏、冷冻等功能，涵盖了制冷专业中所涉及的安装、管路设计焊接技术、接线、保压、检漏、抽真空、充注制冷剂、制冷剂回收、运行调试，控制电路故障考核等。
本装置应适合机电、动力工程类专业的实训，适合制冷及相关专业的中级、高级工的技能鉴定及考核。
一、实训装置功能：
1、集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。
2、采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测测端子以及各路的输出连接端子，可供学生进行独立接线、测试、运行等操作。
3、实训平台直观展示空调和冰箱的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物，系统还配置有数显变流电压表、数显交流电流表、压力表、信号指示灯等，使整个空调系统、冰箱系统的实时工作状态一目了然。
4、根据分体式空调器控制电路、电冰箱电子式控制电路作为实训考核对象，能使学生熟练掌握空调器控制电路、电冰箱电子式控制电路基本原理及维修技术，考核板上印有分体式空调器电气、电冰箱电子式控制电路图并加以检测点，学生通过考核板上的电路图了解其原理，并通过电脑设置故障，用仪表在检测点上进行检测查找故障位置，并排除故障，从而提高学生的排除故障能力，
5、使用该装置能学到分体式式空调器控制电路、电冰箱电子式控制电路的相关知识。空热泵分体空调部分具有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。电冰箱部分分有冷藏箱、冷冻箱。工作模式有标准模式、节能模式、速冻模式三种工作模式。
6、在该装置上能够反复进行系统组装与焊接训练。整体采用开放式和拆装式结构设计，采用铜管固定装置对每个活动接头进行固定，有效的保证管路因反复拆装所造成的损坏，同时减少工作噪音。
7、采用铝型材拼装成桌面且桌面下面增加接水底盘，铝型材桌面干净美观，更重要的是焊接铜管时不会变形，接水底盘的设计解决了运行中冷凝器和系统管道产生的冷凝水，使水及冷冻油顺利流到接水桶中，保持设备清洁。
8、集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练，学生可以对各部件、管路、器件进行拆装、调试、运行，完成各种工作模式、工况调试和系统管路的实训，使整个装置能够完全满足实训教学、技能考核或技能竞赛要求。
二、实训项目：
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6、空调控制电路电气故障考核、故障分析与故障排除能力
7、电冰箱制冷系统管路的组装能力
8、电冰箱制冷系统的保压、检漏与制冷剂加充能力
9、东芝GR-204E直冷电子式电冰箱控制电路的电气连接与调试能力
10、东芝GR-204E直冷电子式控制电路电气故障考核、故障分析与故障排除能力
11、BCD-173GH智能温控电冰箱控制电路的电气连接与调试能力
12、BCD-173GH智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力
13、电冰箱制冷系统的故障判断与维修能力
14、学生的团队协调组织能力
15、电气识图和电气设计能力
空调电气控制电路部分设置有8个故障；
204E电冰箱控制电路部分设置有8个故障；
智能电冰箱控制电路部分设置有8个故障。
三、配置清单：

序号	设备名称	单位	数量	备注
1	可移动式台架	个	1	铝合金实训台，空调制冷系统管路1套、直冷电冰箱制冷系统管路1套、安全插端子排，压力表（1.8MPa）2只（3.8 MPa）2只等
2	电源及仪表模块	块	1	包括漏电短路器，数显式电压表（0～250V） 2只，数显式电流表（0～5A）1只、（0～10A）1只、电源插座，安全连线等。
3	分体空调电气控制考核模块	块	1	包括空调控制板，数字显示屏，遥控接收板，故障设置板，IO通信板，空调遥控器，电位器等及指示灯等。
4	电冰箱GR-204E电子温控电气控制考核模块	块	1	包括东芝GR-204E电子式控制板，故障设置板，考核IO通信板，模拟电位器及工作指示灯等。
5	BCD-173GH电冰箱智能温控电气考核模块	块	1	智能冰箱控制板，数字显示操作屏，电位器，指示灯。等
6	可移动电脑小推车	台	1	铝木结构。
7	热泵型家用分体空调系统	套	1	包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等
8	直冷式电冰箱系统	套	1	包括冰箱型压缩机、PTC启动器、碟形过电流过温升保护器、钢丝冷凝器、压力表、模拟电冰箱箱体视液镜、节流装置等
9	移动式挂线架	个	1	移动式
10	考核软件	套	1	电脑界面据有真实电路图，任意选择单个或多个故障进行设置，自动统计分数，据有打印功能。

工具配置：

货品名称	货品型号	货品规格	单位	需求量	备注说明
数字万用表	MY60		只	1
活动扳手		200*24	把	1
活动扳手		250*30	把	1
扩管器	99型		只	1
偏心胀管器	808型		只	1	包括割刀1把、倒角器1只。
维修双表	CT-536		套	1	（包括三色加液管）红,黄,兰色,各1条。
真空泵	RS-1A		台	1
小型焊具			套	1
内六角扳手		4号	把	1
内六角扳手		5号	把	1
螺丝刀	3寸	一字	把	1
螺丝刀	3寸	十字	把	1
接水塑料桶			只	1
制冷剂钢瓶	6Kg		只	2
弯管器	CT364-04	Φ6	把	1
	CT364-05	Φ8	把	1
	CT364-06	Φ10	把	1
铜纳子	公制	Φ6	只	10
	公制	Φ8	只	5
	公制	Φ10	只	1
万能开瓶阀	英制	CT-337	只	1
卷尺	3m		把	1
公英转换接头			只	1
毛笔			支	1
洗洁精			瓶	1
保险丝		10A.5A各	只	10

四、技术指标：
1、输入电源单相三线 AC220V±10% 50Hz
2、工作环境温度-10℃～-40℃ 相对湿度≤85%（25℃）海拔<4000M
3、设备容量 ≤1.5KVA
4、制冷剂：空调部分R22 冰箱部分R134a
5、外形尺寸（大约） 1500mm×800mm×1250mm
6、防触电保护类型 I类
7、安全保护具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8、环保等级材料选用符合国家相关环保标准

友情提示：
1、设备验收：各采购单位收货时请检查空调冰箱组装与调试实训考核装置的货品外观，核实的本设备及配件，拒收处于受损状态的空调冰箱组装与调试实训考核装置；
2、设备质保：茂育将为各采购单位提供空调冰箱组装与调试实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对空调冰箱组装与调试实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致空调冰箱组装与调试实训考核装置的选型错误或购设备数量错误，造成空调冰箱组装与调试实训考核装置的退换货要求，将不被接受；
4、设备货期：空调冰箱组装与调试实训考核装置发货期为参考值，如您需要了解空调冰箱组装与调试实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对空调冰箱组装与调试实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关空调冰箱组装与调试实训考核装置的技术咨询。
