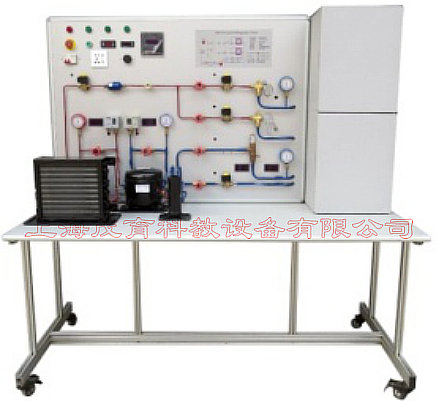

工业制冷系统实训考核装置,工业制冷系统实训考核设备,工业制冷系统实训考核台可以用来鉴定和分析所有循环的关健元件的行为。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。
一、产品简介：
工业制冷系统实训考核装置,工业制冷系统实训考核设备,工业制冷系统实训考核台设计来研究工业制冷，其主要目标包含在控制一个或者多个冷藏室的温度和相对湿度。如果这样，一个特定的压缩机和一个特定的冷凝器用于2种不同冷藏室，一个用于冷冻产品，冷一个用于保鲜产品。该实训装置也可以用来鉴定和分析所有循环的关健元件的行为。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。
二、实训装置特点：
1、本实训装置中，一台压缩机和冷凝器用于2个不同温度的冷藏室，2个不同蒸发温度的蒸发器并联使用，通过制冷循环系统中的蒸发压力调节阀来确保系统的最低蒸发温度，分析研究蒸发温度调节阀在一机两库中的作用及调节方法。
2、可通过转换手阀来测量制冷循环中不同位置的制冷剂压力，通过调整温度传感器探头测量制冷循环中不同位置的温度，以此分析系统运行状况。
3、带有上位机软件，可实时显示电压电流温度等参数，设置有故障模拟器，通过实验中采集记录的数据，分析系统中压缩机，冷凝器，蒸发器之间的热平衡计算。
4、制冷循环管路敷设于设备安装板上，高低温区涂有不同颜色，方便观察及区分。制冷循环原理图中带有LED显示，可实时观察系统的运行状况。
5、采用铝型材框架整体结构，立柱为开模定制的125*35mm专用工业铝型材，表面采用进口荷兰ACZU粉末喷涂处理，坚固美观（带型才样品）保证了设备的整体强度，底部安装有4个万向轮，可方便的进行移动。
6、设备具有良好的安全保护体系。制冷循环中安装有高低压保护开关，在系统压力发生异常时可立即停止压缩机工作，保护压缩机及系统安全；电气回路中安装有漏电保护开关，紧急停止按钮及可靠的接地保护措施，保证设备及人身安全。
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、装置容量：＜0.5kVA
3、外型尺寸：1800mm×800mm×1800mm
4、 重 量：＜100kg
5、工作条件：环境温度10℃～30℃，相对湿度＜75%（25℃）
6、制冷剂类型：R134a
7、安全保护：具有漏电保护装置，安全符合国家标准。
四、基本组成：
1、实训台框架：采用铝型材框架整体结构，立柱为开模定制的125*35mm专用工业铝型材，表面采用进口荷兰ACZU粉末喷涂处理，坚固美观（带型才样品），底部带有万向轮，可灵活移动，使用方便，不易损坏。
2、压缩机单元：采用1/2P压缩机，带有过热和过流保护，压缩机固定于桌面，可直观观察压缩机工作状态。
3、冷凝器：带有可调速风机，通过调节风机转速可改变系统的运行状况。
4、蒸发器：系统中包含两个并联使用的蒸发器，分别置于冷藏室和冷冻室中。
5、储液器与气液分离器单元：连接在制冷循环管路中。
6、实验屏：安装有制冷回路组件，包括干燥过滤器、视液镜、手阀、电磁阀、制冷管道、高低压压力表、高低压压力控制器、蒸发压力调节阀、膨胀阀等组件。
7、温度表，测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度、环境温度等位置的实时温度。温度测量探头可以根据测量需求更换测量位置。
8、多功能表：实时显示系统的电压、电流、功率因数等数据。
9、制冷循环原理图：带有LED显示灯，实时观察系统的运行。
10、流量计：采用制冷剂专用流量计，可以直观观测制冷剂的实时流量。
