水塔水位自动控制模型,水塔水位自动控制模型实训装置,水塔水位自动控制模型实训设备作为PLC控制系统的一个物理模型，是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。

[规格型号]：MYLY-36

[产品名称]：水塔水位自动控制模型

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

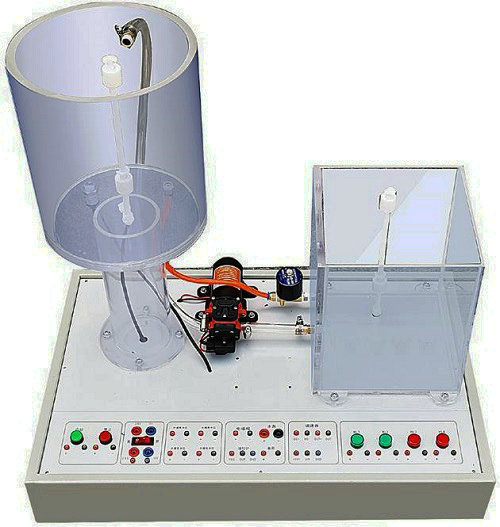

MYLY-36 水塔水位自动控制模型

一、产品概述：
水塔水位自动控制模型,水塔水位自动控制模型实训装置,水塔水位自动控制模型实训设备作为PLC控制系统的一个物理模型，是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。
水泵由一功率放大电路来驱动，储水箱中的水从有机玻璃水箱顶部进入，底部用一手动阀门控制出水的流量。用扩散硅压力变送器来检测液位，输出4～20mA标准信号，通过PLC可编程控制器可实现液位的开关和闭环控制，它可作为学校老师和科研技术人员作为研究PLC算法控制的一个实验平台。
二、技术参数：
1、工作电源：单相220+15% /50HZ（具有过流保护）
2、工作环境：环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m；
3、整机容量：＜1KVA
4、装置重量：≤60kg。
5、外形尺寸约：700mm×375mm×500mm；
三、主要部件配置表

序号	名称	型号或简要说明	数量	单位
1	铁质喷塑机座		1	只
2	水箱	材质：亚克力	1	只
3	水池	材质：亚克力	1	只
4	电机	功率：0.4KW，转速：600rpm	1	只
5	液位开关	XCWJ	2	只
6	电磁阀	5120-5LZD-01 24V	1	只
7	接线端子	接线端子外径4mm	15	个
8	手动阀		1	个
9	红色按钮		1	个
10	绿色按钮		1	个
11	红色指示灯		2	个
12	绿色指示灯		2	个
13	PLC	FX3U-32MT(用户可以自备)	1	台
14	扩展模块	FX3U-3A-ADP(用户可以自备)	1	台

四、实验内容
1、单步控制实验
2、自动步序实验
3、定时运行实验
4、连续控制实验

友情提示：
1、设备验收：各采购单位收货时请检查水塔水位自动控制模型的货品外观，核实本设备的数量及配件，拒收处于受损状态的水塔水位自动控制模型；
2、设备质保：茂育将为各采购单位提供水塔水位自动控制模型说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对水塔水位自动控制模型的有偿维修；
3、设备退换货：各采购单位单方面原因导致水塔水位自动控制模型的选型错误或购买设备数量错误，造成水塔水位自动控制模型的退换货要求，将不被接受；
4、设备货期：水塔水位自动控制模型发货期为参考值，如您需要了解水塔水位自动控制模型的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对水塔水位自动控制模型有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关水塔水位自动控制模型的技术咨询。
