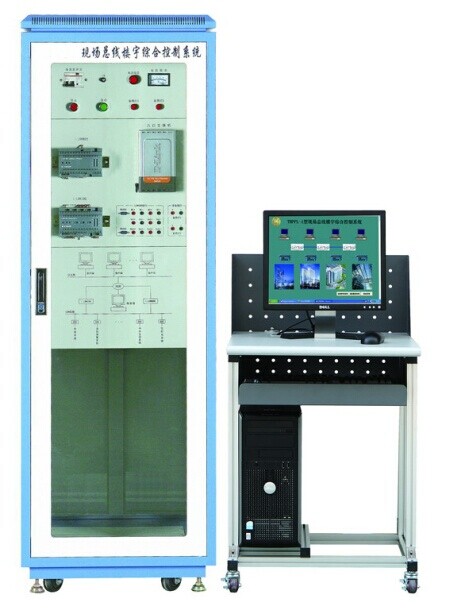

现场总线楼宇综合控制系统,现场总线楼宇综合控制实训装置,现场总线楼宇综合控制实训设备具备IBMS系统两级网络和三层管理(控制)的典型结构，即采用现场总线网(Lonwalks信道)和由B/S结构构成的局域网两级网络结构，现场（DDC）控制、过程管理（服务器）、远程客户管理三层管理结构。
一、产品概述：

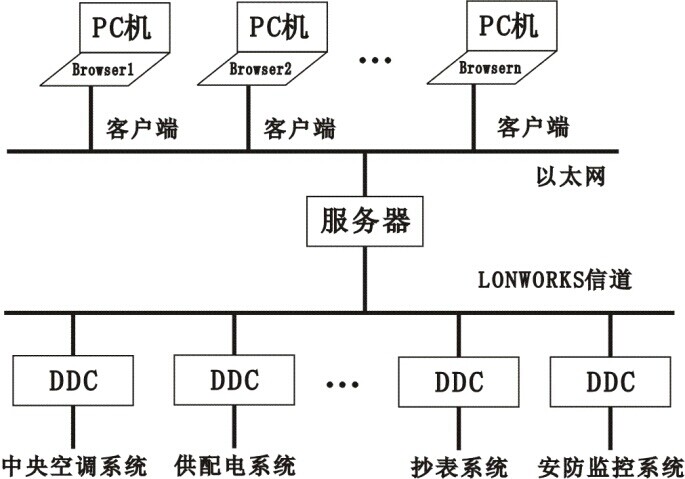

现场总线楼宇综合控制系统,现场总线楼宇综合控制实训装置,现场总线楼宇综合控制实训设备是智能楼控系统的一个重要发展方向，而基于LonWorks总线的楼控网络系统是目前智能建筑发展的一种主流，2006年LonTalk协议成为中国国家标准化指导性技术文件GB/Z 20177.1-2006,为更好地满足智能楼宇教学的需要，推出了一系列基于LON总线的智能楼宇教学实验装置。本系统是此类系列产品之一。它具备IBMS系统两级网络和三层管理(控制)的典型结构，即采用现场总线网(Lonwalks信道)和由B/S结构构成的局域网两级网络结构，现场（DDC）控制、过程管理（服务器）、远程客户管理三层管理结构。系统结构如下图所示：
二、系统特点：
1、各子系统基于DDC模块和LON总线实现现场总线控制，技术性强
2、具备IBMS系统中两级网络和三层管理(控制)的典型结构，代表性强
3、对于控制器使用Lontalk协议的所有子系统都可以方便于集成到该系统中来，开放性强
三、技术参数：
1、输入电源：AC220V±15%，50Hz
2、环境温度：-20℃～+45℃
3、装置容量：＜1kVA
4、外形尺寸：600mm×600mm×1290mm
5、安全保护：具有漏电自动保护装置
四、实验项目：
IBMS系统实验：
1、系统结构与设备认识
2、DDC模块的开发使用
3、LON网络开发应用（LON网组建）
4、B/S网络开发应用（B/S网络组建）
5、子系统实验
6、根据集成系统中的不同子系统可以完成相关实验项目
五、基本配置：
1、控制柜控制柜由电源开关、电源指示、电压指示仪表、保险丝、LonWorks/IP服务器、交换机等部件组成，可完成IBMS系统网络集成功能。
2、监控软件配备IBMS监控系统软件，可以实现对中央空调、供配电、抄表、安防等系统的全监控；提供相关组网和组态软件，可以让学生自行设计网络系统和监控界面。
3、豪华型电脑桌桌面为防火、防水、耐磨高密度板，结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定。
4. i.LON100 Internet服务器
i.LON100 Internet服务器是一个高性能的网络接口，用于连接LonWorks 网络到企业IP网络或者Internet。它有LonWorks、ModBus、M-Bus、数字量的I/O等多种丰富的设备接口，其中数字量I/O包含了2路脉冲输入（M1、M2）、2路开关量输入（Input1、Input 2）和2路开关量输出（Out1、Out2），从而很容易地将现场设备连接到i.LON100，并使这些设备的数据有效地应用到企业IP网络和Internet。i.LON100内置有时序调度、报警和数据记录等功能模块，用户可以使用其内置的网页接口存取和访问这些应用，本系统正是通过i.LON100的时序调度功能，实现对照明子系统的时序控制。
5、 i.LON600 LonWorks/IP服务器
i.LON600 LonWorks/IP服务器是一个遵从EIA 852协议的LonTalk到IP的路由器。它为日常设备的存取访问能够提供一个可靠的、安全的Internet通道。它能够将Internet或者任何基于10/100 Base-T的LAN或者WAN作为本地或者远程传递LonWorks控制信息的通道。其内部采用一个32位RISC处理器和Echelon公司的LonWorks/IP体系结构，从而为高速控制、显示、监视应用程序提供了最佳的服务，本系统正是通过i.LON600的高速路由功能，实现服务器（IP通道）和LON网之间的数据交互。
