高级维修电工实训考核装置,高级维修电工实训考核设备,高级维修电工实训考核平台实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学技能培训及技能鉴定。

[规格型号]：MY-305C

[产品名称]：高级维修电工实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

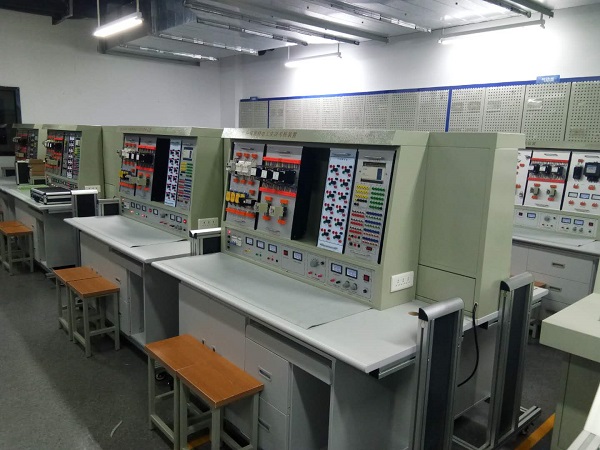

MY-305C 高级维修电工实训考核装置

一、产品概述：
高级维修电工实训考核装置,高级维修电工实训考核设备,高级维修电工实训考核平台采用模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学技能培训及技能鉴定。
二、技术性能：
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸：1600mm×700mm×1450mm
三、装置功能：该设备由实训屏、实训挂箱、实训器材、实训桌等到组成。
（一）实训屏：
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
6、固定低压直流电源：+5V、±12V有过载保护
7、恒流源：4mA-20mA连续可调一路
（二）实训挂箱及器材配备：
1、SY-61维修电工挂箱（一）
2、SY-62维修电工挂箱（二）
3、SY-63维修电工挂箱（三）
4、SY-64维修电工挂箱（四）
5、SY-65维修电工挂箱（五）
6、PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。
7、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
8、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
9、变频器实训挂箱：配置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板。
10、单片机实训挂箱：配备51/96/8088/8086等CPU单片机、微机全部软硬件。
11、九孔万能实中板： 2块
12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
13、电机导轨及光码盘测速系统：含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。
14、三相鼠笼异步电动机：120W.Y接法.220V.1台
15、三相鼠笼异步电动机：180W. Y/△.380V.1台
（三）实训桌：铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目：

（一）电拖部分： 1.三相电机直接启动控制 2.三相电机点动控制 3.三相电机自锁运行控制 4.带电流表的点动与连续运行控制	5.带电能表的两地控制 6.单向运行反接制动控制 7.时间继电器控制电动机Y/△降压起动控制 8.工作台自动往返行程开关控制
（二）PLC综合实训： 1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等） 2.PLC仿真实训 3.PLC控制台三相异步电动机正反转控制	4.PLC控制台三相异步电动机Y/△启动控制 5.PLC控制台三相异步电动机降压启动控制 6.PLC控制台三相异步电动机能耗制动控制 7.PLC控制台三相异步电动机自锁运行控制
（三）基于变频器的电机拖动与控制实训 1.变频器功能参数设置与操作 2.变频器报警与保护功能 3.多段速度选择变频调速 4.外部端子点动控制	5.控制电机正反转运动控制 6.控制电机运行时间操作 7.瞬间停电变频器参数设定 8.外部电压变频调速 9.三相异步电动机的变频开环调速
（四）PLC、变频器的电机的拖动控制实训 1.基于PLC通信方式的多段速选择变频调速 2.基于PLC通信方式的变频器开环调速 3.基于PLC通信方式的变频器闭环调速
（五）单片机技能实训：A、MCS-51单片机实训软件部分
1.清零程序 2.拆字程序 3.拼字程序 4.数据区传送子程序 5.数据排序实验 6.查找相同数个数 7.无符号双字节快速乘法子程序	8.多分支程序 9.脉冲计数（定时/计数实验） 10.电脑时钟（定时器、中断器综合实验） 11.二进制转换到BCD 12.二进制转换到ASCII 13.八段数码管显示 14.键盘扫描显示实验
硬件部分：
1.P1口亮灯实验 2.P1口转弯灯实验 3.P3.3输入，P1口输出 4.工业顺序控制（中断控制） 5.8255 A.B.C输出方波 6.8255 PA口控制PB口 7.8255控制交通灯 8.简单I/O口扩展实验 9.A/D转换实验 10.D/A输出方波 11.电子音响	12.继电器控制 13.步进电机实验 14.8253方波 15.串并转换实验 16.外部存储器扩展实验 17.MCS-51串行口应用实验㈠——双机通信 18.MCS-51串行口应用实验㈡——与PC机通信 19.温度闭环控制 20.小直流电机调速实验 21.外部中断（急救车与交通灯）
B、8088/8086系列微机实训：软件部分
1.清零程序 2.拆字程序 3.拼字程序 4.数据区移动 5.数据排序实验 6.找“零”个数	7.32位二进制乘法 8.多分支程序 9.显示子程序 10.键盘扫描显示实验 11.二进制转换到BCD 12.二进制转换到ASCII
硬件部分 1.8255并行口实验㈠：A.B.C口输出方波 2.8255并行口实验㈡：PA口控制PB口 3.8255并行口实验㈢：控制交通灯 4.简单I/O口扩展 5.A/D转换实验 6.D/A转换实验㈠：输出方波 7.D/A转换实验㈠：输出锯齿波	8.8259中断控制器实验 9.定时／计数器：8253方波 10.继电器控制 11.8251串行通信实验㈠：自发自收 12.8251串行通信实验㈡：与PC通信 13.步进电机控制 14.小直流电机调速实验 15.温度闭环控制 16.音频驱动实验
C、MCS-96单片机实训：软件部分 1.清零程序 2.拆字程序 3.拼字程序 4.数据区传送子程序 5.数据排序实验 6.查找相同数个数 7.无符号双字节快速乘法子程序 8.多分支程序 9.定时器1实验——定时中断 10.定时器T1和T2同时产生中断	11.80C196外部中断实验 12.80C196软件方法产生中断 13.利用HSI测脉冲宽度 14.利用HSI测量单脉冲宽度 15.利用HSO产生单脉冲 16.利用HSO产生连续脉冲 17.软件定时器 18.80C196 A/D转换实验 19.利用80C196的PWM产生各种波形 20.二进制转换到BCD进制转换到ASCII
硬件部分 1.P1口亮灯实验 2.P1口转弯灯实验 3.P2.6输入，P1口输出 4.工业顺序控制 5.8255 A.B.C输出方波 6.8255 PA口控制PB口 7.8255控制交通灯 8.简单I/O口扩展实验 9.A/D转换实验	10.D/A输出方波 11.继电器控制 12.8253方波 13.80C196串行口实验 14.LED七段数码管显示实验 15.键盘显示综合实验 16.音频驱动实验 17.步进电机实验 18.直流电机实验 19.外部中断（急救车与交通灯）
（六）室内照明配电 1.插座和一个开关控制一盏灯 2.日光灯线路的接线 3.声控开关控制白炽灯电路的接法	4.单相电度表直接接线电路 5.配电板的安装 6.两地控制一盏灯的接法
（七）电子技术综合训练 1.单相桥式整流电路 2.串联可调稳压电源电路 3.晶闸管测试电路 4.晶闸管可控整流	5.电子门铃电路 6.电子报警器电路 7.光控灯路灯自动开关电路 8.电子催眠器电路

友情提示：
1、设备验收：各采购单位收货时请检查高级维修电工实训考核装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的高级维修电工实训考核装置；
2、设备质保：茂育将为各采购单位提供高级维修电工实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对高级维修电工实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致高级维修电工实训考核装置的选型错误或购买设备数量错误，造成高级维修电工实训考核装置的退换货要求，将不被接受；
4、设备货期：高级维修电工实训考核装置发货期为参考值，如您需要了解高级维修电工实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对高级维修电工实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关高级维修电工实训考核装置的技术咨询。
