电气实训平台,电气实训考核柜,电气实训装置,电气实训设备是按高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《直流电机控制》、《电工测量与仪表》、《电机与电气控制》、《PLC综合控制》、《电动机控制电路》、《电力拖动控制电路》、《电力电子技术》等相关专业模块的职业能力教学与实训，并兼顾了中等职业学校的教学要求。
一、产品概述：
电气实训平台,电气实训考核柜,电气实训装置,电气实训设备是按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备是按高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《直流电机控制》、《电工测量与仪表》、《电机与电气控制》、《PLC综合控制》、《电动机控制电路》、《电力拖动控制电路》、《电力电子技术》等相关专业模块的职业能力教学与实训，并兼顾了中等职业学校的教学要求。
二、技术参数
1、工作电源：三相五线制 AC 380 V±10% 50 Hz；
2、设备外形尺寸：长×宽×高＝850mm×800mm×1800mm（±5%）；
3、台架材料：柜式钢结构；
4、整机消耗视在功率：≤1 KVA；
5、安全保护措施：具有接地保护、漏电过载保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。

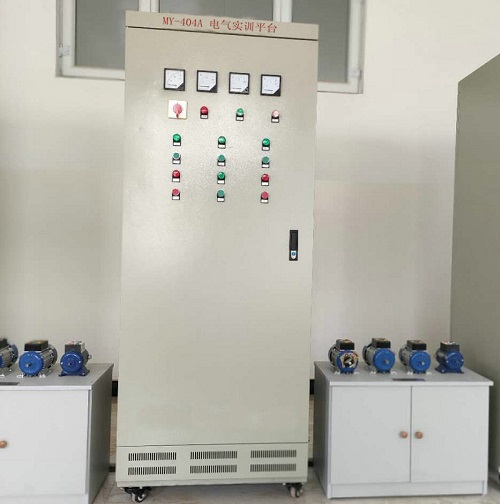

三、结构配置：
电气实训平台能通过相应的实训组件组成多种简单或复杂的电气控制系统完成教学和实训。
实训输出电源：输出用户实训所涉及到的电源由安全式插座或三相四线制插座输出。
A：面实训区：该面为实训装置的正面，为全网孔覆盖设计，能够保证实训所用到的元件都能任意安装到该面坚固牢靠。
B：面实训区：该面为实训装置的反面，同A面一致，由全网孔板覆盖，AB面实训区为该设备的门，门底部装有一个万向轮，打开角度为0～90°，可以通过开合角度的不同可以与该实训面相邻的左或者右的实训面进行组合。
模块放置区：该区域可安装、放置多种实训模块，如控制器模块、元件模块等。
C：面实训区：该区域是全网孔覆盖设计，可安装放置模块，也可作为整个实训最终的控制对象。该C面与模块放置区为一个整体，整体可自由拆卸，拓展为其他功能。
电机放置区：内部可存放多个电机。
四、实训项目：
1）住宅电气照明控制单元的安装；
2）多住户照明配电装置安装；
3）楼道照明灯具安装；
4）声控照明灯安装；
5）日光灯安装；
6）防爆灯具的安装；
7）风扇及插座的安装；
8）单相电度表的安装；
9）直接式三相有功电度表的安装；
10）配电流互感器的三相有功电度表的安装；
11）电流互感器与电流表完全星形接线测量三相电流；
12）电流互感器与电流表不完全星形接线测量三相电流；
13）一只电压表测量三相电压的接线；
14）单相电机的正、反转控制；
15）单相电机的调速控制。
16）日光灯电路的连接；
17）两只开关控制一盏灯电路的连接；
18）1灯、1插座电路的连接；
19）两分路照明配电板电路安装；
20）电流表与电流互感器Y连接电路的安装；
21）电流表与电流互感器V连接电路的安装；
22）三相有功电度标与互感器电路连接测量三相有功功率；
23）用三相电度表直接测量三相有功功率；
24）电压换相开关与电压表连接测量三相电压。
25）工厂电气控制箱电路的安装；
26）交流异步电动机的点动控制电路连接；
27）交流异步电动机的单向连续转动的控制电路连接；
28）三相异步电动机直接起动、停车的控制电路连接；
29）接触器联锁的三相交流异步电动机正、反转控制电路的连接；
30）按钮联锁的三相交流异步电动机正、反转控制电路的连接；
31）按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
32）三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
33）三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
34）定子绕组串联电阻启动控制电路的连接；
35）三相交流异步电动机能耗制动控制电路的连接；
36）三相交流异步电动机反接制动控制电路的连接；
37）多台（3台及以下）电动机的顺序控制电路的连接
38）电动机的往返行程控制电路的连接；
39）双速电动机调速控制电路的连接；
40）简单的继电器程序控制电路连接；
41）普通车床控制电路的连接；
