立式电工实验装置,立式电工实验设备,立式电工实验台,立式电工实验室设备具有较完善的安全保护措施，较齐全的功能。电工实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。

[规格型号]：MY-107B

[产品名称]：立式电工实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

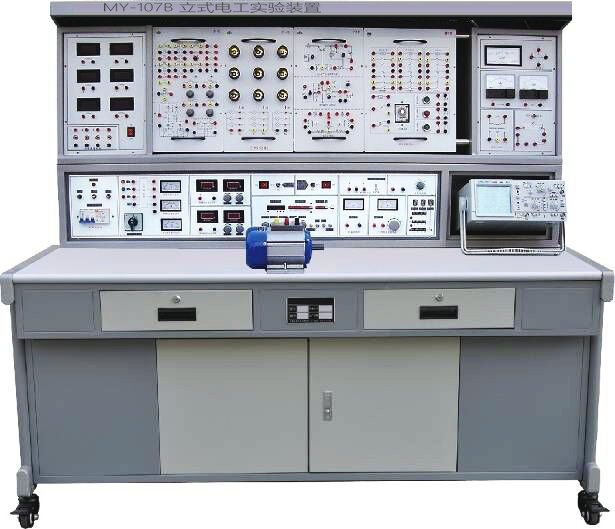

MY-107B 立式电工实验装置

一、装置特点：
立式电工实验装置,立式电工实验设备,立式电工实验台,立式电工实验室设备具有较完善的安全保护措施，较齐全的功能。电工实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。
二、实验装置操作桌结构及功能：
1、电源及参数
1）输入电源：三相四线电源，输入时指示灯亮
2）电源输出：有保险丝和漏电保护开关二级保护功能。
A组：单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组：低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组：双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10^－2，负载稳定度<10^－2，纹波电压: <5mV。
E组：单相交流市电输出，供用户自备设备使用。
2、函数信号发生器:
1）波形：正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
2）频率范围：由0.1Hz到2MHz，分七个频率档级。
3）正弦波失真度：10-30Hz<3%　30Hz-100KHz≤1%
4）方波响应：前沿/后沿≤100nS（开路）
5）最大输出幅度(开路)：f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
6）直流偏置(开路)：±l0V
7）输出阻抗Z：Z0=50Ω±5Ω
8）占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
9）压控振荡(VCF)：加外加直流电压0--±5V变化时，对应的频率变化大于l00:1。
10）输出衰减：20dB、40dB、60dB
3、频率计数器:
1）测频范围：1Hz～100MHz。
2）闸门时间：0.01S、0.1S、1S、10S
3）输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
4、单次脉冲：每次可输出一对正负脉冲。
5、音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
6、七段译码器：3组七段译码器及对应译码显示数码管。
7、绝缘电阻：>5MΩ
8、漏电保护：漏电动作电流≤30MA
9、实验屏：
1）外测直流电流表：精度0.5级，三位半数字式显示，测量范围0～1000uA。
2）外测直流电流表：精度0.5级，三位半数字式显示，测量范围0～10mA。
3）外测直流电流表：精度0.5级，三位半数字式显示，测量范围0～100mA。
4）外测直流电流表：精度0.5级，三位半数字式显示，测量范围0～1000mA。
5）外测交流电流表：精度0.5级，三位半数字式显示，测量范围0～100mA。
6）外测交流电流表：精度0.5级，三位半数字式显示，测量范围0～1000mA。
7）四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。
8）指针式功率因数表：外测实验电路功率因数，2.5级。
9）指针式±100uA电流表，1.5级，外测。
10）指针10mA电流表，1.5级，外测。
11）实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
12）日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
13）实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。
10、实验操作桌：加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，下边为存放柜，用于存储元器件。一台二座，规格：160×70×172cm
11、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。
12、实验台：由电源、信号源、安全保护装置构成。
13、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。
14、实验模块挂箱：
MY-01 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
MY-02 由常用分立元件，RC选频网络测定单元组成。
MY-03 三相负载
MY-04 继电控制一单元
MY-05 继电控制二单元
15、器材配备(每台2座)：1台180W三相电动机，1只MF500万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套工具，2张学生凳。
16、用户自备器材：示波器（型号不限），毫伏表，滑线变阻器。
四、实验项目：

1、常用电工仪表的使用
2、线性元件与非线性元件的伏安特性
3、直流电路电压与电位的研究
4、基尔霍夫定律的验证
5、迭加原理与互易定理的验证
6、代文宁定理与诺顿定理的验证
7、电压源与电流源的等效变换
8、受控源的研究
9、一阶电路的响应
10、二阶电路的响应
11、研究LC元件在直流电路和交流电路中的特性
12、交流电路参数的测量
13、正弦交流电路RLC元件的特性
14、RL及RC串联电路实验

15、RLC串联谐振电路
16、日光灯电路连接
17、改善功率因数实验
18、互感的测量
19、三相电路及功率的测量
20、R-C选频网络实验
21、二端口网络的研究
22、单相变压器实验
23、三相异步电动机的使用与起动
24、三相异步电动机的正、反转
25、三相异步电动机的Y-△起动
26、三相异步电动机的顺序控制
27、三相异步电动机的能耗制动

五、配置清单（每台）：

元件名称		型号	数量
挂箱	电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成	MY-01	1
	由常用分立元件，RC选频网络测定单元组成	MY-02	1
	三相负载	MY-03	1
	继电控制一单元	MY-04	1
	继电控制二单元	MY-05	1
	交流电机	180W	1
万用表	MF47	1
数字万用表	DT890B+	1
尖嘴钳		1
电烙铁		2
烙铁架		2
螺丝刀		3
剥线钳		1
连接线		40
其他
实验台		1台
实验桌		1张
防腐皮		1张
凳子		2张

友情提示：
1、设备验收：各采购单位收货时请检查立式电工实验装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的立式电工实验装置；
2、设备质保：茂育将为各采购单位提供立式电工实验装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对立式电工实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致立式电工实验装置的选型错误或购买设备数量错误，造成立式电工实验装置的退换货要求，将不被接受；
4、设备货期：立式电工实验装置发货期为参考值，如您需要了解立式电工实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对立式电工实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关立式电工实验装置的技术咨询。
