电路分析实验装置,电路分析实验设备,电路分析实验台,电路分析实验室设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYMD-16

[产品名称]：电路分析实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

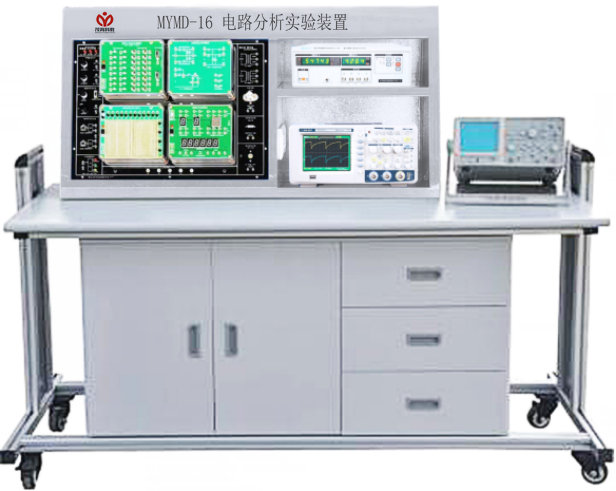

MYMD-16 电路分析实验装置

一、产品概述
1、电路分析实验装置,电路分析实验设备,电路分析实验台,电路分析实验室设备采用模块化设计，包含数字电路实验单元（选配）、模拟电路实验单元（选配）、电路原理实验单元；防反接设计，能够实现短路保护及自动恢复功能；
2、配套使用的单元电路模块尺寸约150×125mm，每个模块正面有中英文标识，反面工程塑料开模底盒无缝保护，单元电路模块底盒采用透明亚克力，防尘防潮。配有4个专用供电及固定插座，与实验挂箱配套使用，外观精美而耐用；
3、单元电路模块上集成两种供电方式，确保单元模块既可以安装在实验箱上使用，通过实验箱底板进行供电，又可以脱离实验箱底板，通过外部供电独立进行实验；
二、实验资源
1、电源输入：AC220V±10%50Hz
2、电源输出：
1）提供直流电源输出：-5V/0.2A~+5V/0.2A可调， -12V/0.2A~+12V/0.2A可调，固定电源+12V/1A，-12/1A,+5V/1A，-5V/1A；设有短路保护自动恢复功能；
2）提供交流电源AC15V，AC7.5V，AC0V；
3）信号源（函数发生器）：
幅度连续可调信号源，可输出三角波、方波、正弦波，频率范围10Hz~100KHz；
提供正负输出单次脉冲（脉冲信号发生器）：
提供正负脉冲输出，每按一次输出一个正负脉冲；
4）提供三态逻辑测试笔：可测量和显示TTL电平的高电平、低电平和高阻态；
3、提供12V/5W灯泡负载一个；
4、提供200欧/2W功率电阻一个；
5、提供12V/1.2W直流电机负载一个；
三、实验模块
1、电路基础一
模块提供7种常用电阻（功率不小于1W）；7种实验配套电容；4种常用二极管，包括整流二极管、检波二极管、开关二极管、稳压二极管；3种常用色环电感；两路开关控制电路；NPN、PNP三极管各一个；2路电流方向不同的电流测试插孔；所有器件均配有测试插孔，既可以满足常用元器件的测量实验，又可以组合使用，完成配套的各种实验以及各种创新实验内容。
2、电路原理一
模块上具有电源供电指示及供电单元、基尔霍夫定理、叠加原理、互易定理等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建，同时配有专用的电流插座，方便电流的测量。
3、电路原理二
模块上具有电源供电指示及供电单元、戴维南定理、诺顿定理、电源等效变换、最大功率传输定理等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建，同时配有专用的电流插座，方便电流的测量。
4、动态电路一
模块上具有电源供电指示及供电单元、R、L、C特性测试，一阶动态响应，二阶动态响应等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
5、动态电路二
模块上具有电源供电指示及供电单元、RC串并联选频，RC单、双T选频网络、RLC串联谐振电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
6、有源滤波器
模块上具有电源供电指示及供电单元、二阶有源低通滤波器、二阶有源高通滤波器、二阶有源带通滤波器、二阶有源带阻滤波器四个实验，同时配有专用的测试环，方便波形的测量。
7、电压电流表模块
模块上装有一块直流电压表85C17 30V,一块直流电流表85C17 1A。
五、配置表

序号	名称	规格	数量	备注
1	实验台		1台
2	实验桌		1张
3	学生凳		2张
4	实验专用导线		1套
5	实验指导书		1套
（1）电工基础实验模块
1	电路基础一		1
2	电路原理一		1
3	动态电路一		1
4	动态电路二		1
5	有源滤波器		1
6	电压电流表模块		1
（2）电子实训创新教学与管理模块-元器件检测模块			1

六、实验内容
实验一电位、电压的测定及电路电位图的绘制
实验二基尔霍夫定律的验证
实验三叠加原理的验证
实验四电压源与电流源的等效变换
实验五戴维南定理和诺顿定理的验证
实验六最大功率传输条件测定
实验七受控源VCVS、VCCS、CCVS、CCCS的实验研究
实验八 RC一阶电路的响应测试
实验九二阶动态电路响应的研究
实验十 R、L、C元件阻抗特性的测定
实验十一 RC选频网络特性测试
实验十二单双T网络频率特性测试
实验十三 R、L、C串联谐振电路的研究
实验十四双口网络测试
实验十五负阻抗变换器

友情提示：
1、设备验收：各采购单位收货时请检查电路分析实验装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的电路分析实验装置；
2、设备质保：茂育将为各采购单位提供电路分析实验装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电路分析实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致电路分析实验装置的选型错误或购买设备数量错误，造成电路分析实验装置的退换货要求，将不被接受；
4、设备货期：电路分析实验装置发货期为参考值，如您需要了解电路分析实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电路分析实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电路分析实验装置的技术咨询。
