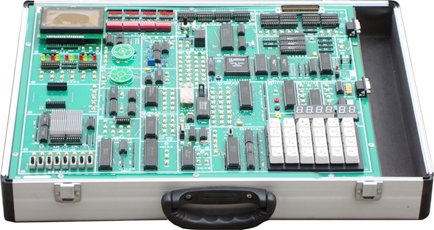

微机原理系统实验箱,微机原理系统实验仪,微机原理系统实验平台是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。
一、系统简介：
微机原理系统实验箱,微机原理系统实验仪,微机原理系统实验平台是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。
二、系统组成：
硬件：
1、16位微机系统扩展： CPU（8088），系统控制芯片（1032），64K监控程序存储器，64K用户程序和数据存储器（61256x2），64K实验程序存储器，开放式4*6键盘电路（采用PC键盘），开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
2、32位接口单元：32位开关逻辑电平输入/ 输出显示电路，32位I/O接口电路，32存储器电路，32位PCI 接口驱动电路，32位PCI 接口卡（由PCI9054、93C56组成）。
3、输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），8位开关逻辑电平输入/ 输出电路，单脉冲发生器，8MH时钟分频，16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，打印口，用户串行接口。
4、常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
5、控制对象：喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等；
6、扩展单元接口：提供总线接口，可自行扩展设计或选配我公司扩展模块。
软件：
系统配置Win2000/xp等操作平台的微机仿真调试软件，支持汇编、C语言编译、调试。
32位微机接口实验的应用程序全部采用Visual C++ 6.0 开发，其与驱动的通讯方法将在之后介绍，因为驱动是在VC 基础上开发的，所以应用程序也采用VC，其优点是显而易见的。
32位汇编程序全部在windows2k,winxp下平稳运行，实验系统提供了全部的源程序，特别是32位的汇编程序能在VC下进行单步调试，为用户的开发，调试和学习提供了极大的方便.
电源：
系统内置高性能直流稳压电源。
机箱：
系统配置轻便铝合金箱子作为实验仪机箱。
三、主要特点
1、系统自动切换：采用16位和32位兼容设计，以8088实验开发系统作为基板，PCI 接口卡为插卡，无系统选择开关，实验主机自动识别16/32位系统类型，自动切换不同的三总线连接，使用极其方便。
2、二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，实验系统自带PC键盘、显示电路和监控管理程序，在无PC机的情况下，同样可以通过内存读写、单步、断点、全速等方法调试实验程序。
3、实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
4、二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过实验系统调试用户板。
四、实验项目：
（一）8086十六位微机系统
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
（4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验 ：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16LED点阵显示实验
（18）128*64LCD液晶显示实验
（19）8237DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279键盘显示实验
（22）温度测量实验
（23）压力测量实验
友情提示：
1、设备验收：各采购单位收货时请检查微机原理系统实验箱的货品外观，核实本设备的数量及配件，拒收处于受损状态的微机原理系统实验箱；
2、设备质保：茂育将为各采购单位提供微机原理系统实验箱说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对微机原理系统实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致微机原理系统实验箱的选型错误或购买设备数量错误，造成微机原理系统实验箱的退换货要求，将不被接受；
4、设备货期：微机原理系统实验箱发货期为参考值，如您需要了解微机原理系统实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对微机原理系统实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关微机原理系统实验箱的技术咨询。
