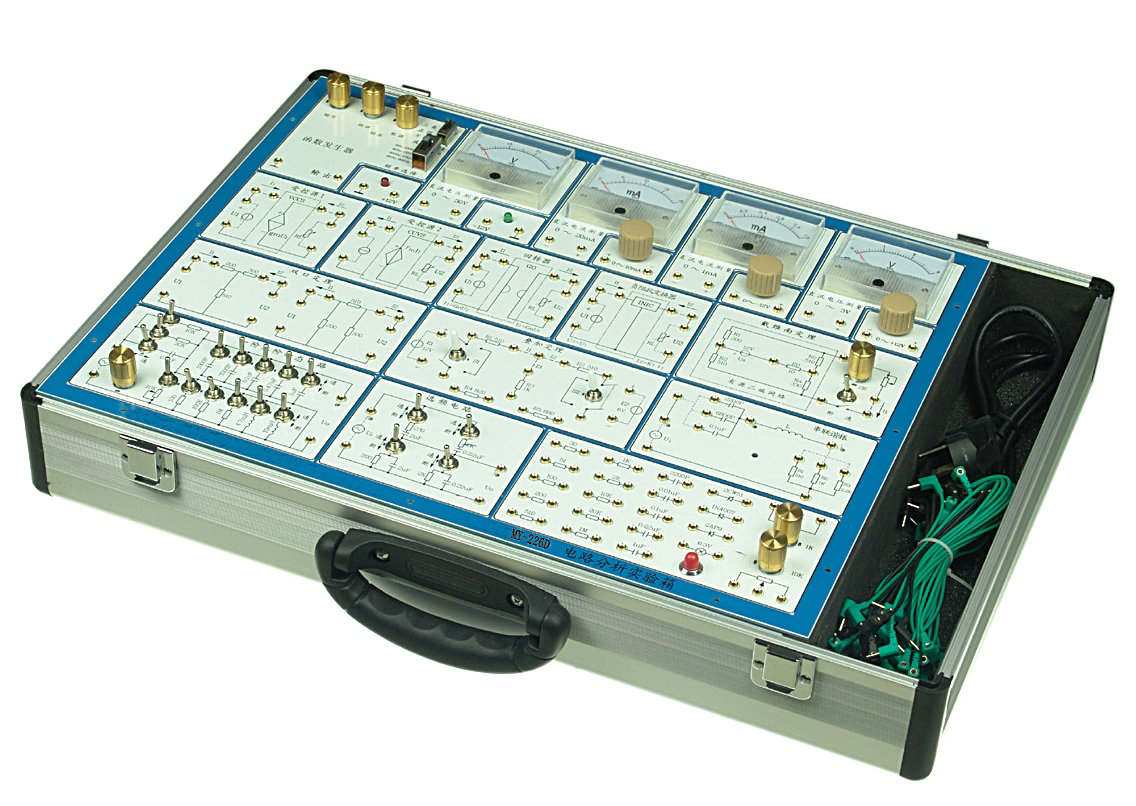

电路原理实验箱,电路原理实验仪,电路原理实验设备主要是进行电工学中的有关电路分析理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过元件区不同元件组合，可组成多种测试电路，实验板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
一、产品概述：
电路原理实验箱,电路原理实验仪,电路原理实验设备主要是进行电工学中的有关电路分析理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过元件区不同元件组合，可组成多种测试电路，实验板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
二、系统组成：
（1）电源输入：AC220V±10% ，50Hz
输出：固定稳压电源 ±l2V/0.5A，
可调稳压电源 0～+l2V/0.5A，0～-l2V/0.5A,
可调恒流源 0～20mA
均有短路过载保护，自动恢复功能。
（2）函数发生器
波 形：正弦波、方波、三角波
频率范围：10HZ~100KHZ，分四档连续可调
幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）
（3）指针式电压表头：0～30V及0～5V各1只；指针式电流表头：0～20mA及0～1mA各1只，可满足多点同时测试电压、电流的动态监测。
（4）其它器件组成：有l～2W电阻22只、电容7只、二极管(稳压管)3只、电位器2只(1K、10K各1只)、阻容扩展插座4只，6.3V指示灯1只，运放四组等。
（5）铝合金实验箱体，坚固耐用，样式美观、大方。
三、可完成以下实验：
1、线性与非线性元件的伏安特性。
2、电位及其与电压关系的研究。
3、基尔霍夫定理。
4、叠加定理。
5、电压源与电流源的等效变换。
6、戴维南及诺顿定理。
7、受控源VCVS、VCCS的实验。
8、典型电信号的观察和测量。
9、RC一阶电路的响应测试。
10、二阶电路的响应测试。
11、RC选频网络特性测试。
12、R、L、C元件在正弦电路中的特性实验。
13、R、L、C串联谐振电路的研究。
14、R、L、C并联谐振电路的研究。
15、双口网络测试。
16、其它电路的研究。
友情提示：
1、设备验收：各采购单位收货时请检查电路原理实验箱的货品外观，核实本设备的数量及配件，拒收处于受损状态的电路原理实验箱；
2、设备质保：茂育将为各采购单位提供电路原理实验箱说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电路原理实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致电路原理实验箱的选型错误或购买设备数量错误，造成电路原理实验箱的退换货要求，将不被接受；
4、设备货期：电路原理实验箱发货期为参考值，如您需要了解电路原理实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电路原理实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电路原理实验箱的技术咨询。
