风室型风机性能测试实验装置,风室型风机性能测试实验设备,风室型风机性能测试实验台实验目的：学习通风机主要工作参数，风量Q，风压P，轴功率N，转速n（从而计算效率η）的实验测定方法；通过试验得出轴流式风机的特性曲线（包括P-Q曲线、Pst-Q曲线，N-Q曲线和η-Q曲线）；熟悉轴流风机性能测试实验台的操作方法，实验台的组成和数据处理，熟悉轴流式风机风室实验装置的结构；学习风室类型测风机性能试验方法。

[规格型号]：MYLT-48

[产品名称]：风室型风机性能测试实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

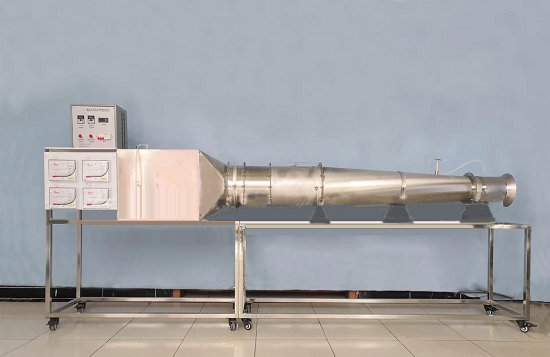

MYLT-48 风室型风机性能测试实验装置

一、风室型风机性能测试实验装置,风室型风机性能测试实验设备,风室型风机性能测试实验台实验目的
1、学习通风机主要工作参数，风量Q，风压P，轴功率N，转速n（从而计算效率η）的实验测定方法。
2、通过试验得出轴流式风机的特性曲线（包括P-Q曲线、Pst-Q曲线，N-Q曲线和η-Q曲线）。
3、熟悉轴流风机性能测试实验台的操作方法，实验台的组成和数据处理，熟悉轴流式风机风室实验装置的结构。
4、学习风室类型测风机性能试验方法。
二、技术指标
1、国标GB1236-1985《通风机空气动力性能试验方法》规定管段长度及多孔整流栅，不锈钢材质。
2、工作环境：常温、常压下运行，工作温度：-10℃～+40℃。
3、工作电源：三相五线380VAC、50Hz，总功率3.5KW。
4、安全保护：具有接地保护，漏电保护，过流保护。
5、外型尺寸：3600×500×1550mm。
三、主要配置及参数
1、设备配置有不锈钢风室，进口集流器，辅助通风机以及变频器。
2、进口集流器，4点静压环测量压力，不锈钢材质。
3、扩压段，扩张角＜7°，不锈钢材质。
4、不锈钢风量开度调节装置
5、毕托管：流量系数：0.998，采用PU透明气动软管连接。
6、倾斜式微压计：精度等级：1.0级；最大工作压力：10000Pa；标称工作液体（酒精）的密度，0.810g/cm3；可选用95%C2H5OH；标定温度：20℃，温度变化范围：±2℃.
7、辅助通风机/被试通风机：低噪音轴流式风机，弘科电气SF3-2，机号3A，0.37KW，2800r/min，380VAC。
8、变频器：力控，AC380V/0.75KW。
9、不锈钢风室：温度计、压力计，整流金属网和腔室。
10、双面亚光密纹喷塑安装控制控箱1只、数显温度表、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、控制箱面板采用铝质凹字技术制作。
11、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

友情提示：
1、设备验收：各采购单位收货时请检查风室型风机性能测试实验装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的风室型风机性能测试实验装置；
2、设备质保：茂育将为各采购单位提供风室型风机性能测试实验装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对风室型风机性能测试实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致风室型风机性能测试实验装置的选型错误或购买设备数量错误，造成风室型风机性能测试实验装置的退换货要求，将不被接受；
4、设备货期：风室型风机性能测试实验装置发货期为参考值，如您需要了解风室型风机性能测试实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对风室型风机性能测试实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关风室型风机性能测试实验装置的技术咨询。
