空气纵掠平板放热系数测试装置,空气纵掠平板放热系数测试设备,空气纵掠平板放热系数测试台实验目的：了解对流换热的实验研究方法；了解空气流速及平板壁面温度的测量的方法，测定空气横掠平板平均表面传热系数，根据对受强迫运动放热过程的相似分析，并将结果整理成准则关系式；学习测量风速、温度、热量的基本技能。

[规格型号]：MYLT-46A

[产品名称]：空气纵掠平板放热系数测试装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

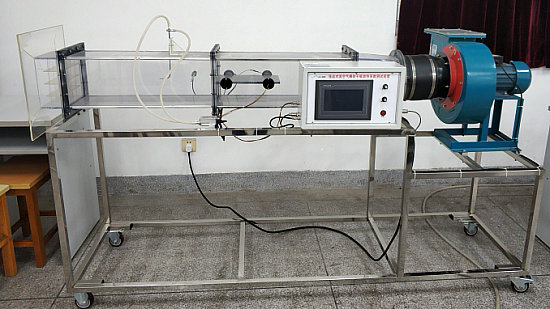

MYLT-46A 空气纵掠平板放热系数测试装置

一、空气纵掠平板放热系数测试装置,空气纵掠平板放热系数测试设备,空气纵掠平板放热系数测试台实验目的：
1、了解对流换热的实验研究方法。
2、了解空气流速及平板壁面温度的测量的方法，测定空气横掠平板平均表面传热系数，根据对受强迫运动放热过程的相似分析，并将结果整理成准则关系式。
3、学习测量风速、温度、热量的基本技能。
二、技术参数：
1、工作环境：常温、常压下运行,
2、工作电源：三相五线380V±10%，50Hz，功率1500W。
3、安全保护：具有接地保护，漏电保护，过流保护。
4、外型尺寸：2100×500×1500mm。
三、主要配置及参数：
1、风道：采用矩形风道，有机玻璃材质，包括风道进口集流段、整流格栅段、风道压力和空气温度测量段、试件段、变径段（测腔体温度），测速段和风机段，风道内截面尺寸100×200mm。
2、离心风机1台：150FLJ6-2N，中压AC220V，50HZ，330W，2600r/min。
3、变频器1台：AC220V，0～50HZ变频调节风量。
4、平板试件：采用紫铜板，试件尺寸300mm*200mm*8.4mm，表面黑度ε=0.2，导热系数λ=15(W/m℃)。
5、平板加热器：云母片缠绕加热丝，上下面覆盖云母片，两块铜板将平板加热器压在中间，构成平板试件，并使用导热硅胶密封，平板试件加热功率500W。
6、PT100温度热电阻8个：显示精度0.1℃，套管8个。
7、硅胶软管测压环2个、差压传感器、毕托管1个：流量系数0.996。
8、电加热器配备电子集成固体调压模块无机调节。
9、7英寸彩色触摸式液晶显示屏，PLC：数据采集采用模拟量输入/输出模块、配备RS485连接口。实验数据处理软件：通过图形元件结合变量来采集实验数据，通过历史数据表格来记录历史数据，利用XY曲线来观察数据变化趋势。
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器1个、变频器控制面板1个、线槽等组成，控制箱面板采用铝质凹字技术制作。
11、不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。

友情提示：
1、设备验收：各采购单位收货时请检查空气纵掠平板放热系数测试装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的空气纵掠平板放热系数测试装置；
2、设备质保：茂育将为各采购单位提供空气纵掠平板放热系数测试装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对空气纵掠平板放热系数测试装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致空气纵掠平板放热系数测试装置的选型错误或购买设备数量错误，造成空气纵掠平板放热系数测试装置的退换货要求，将不被接受；
4、设备货期：空气纵掠平板放热系数测试装置发货期为参考值，如您需要了解空气纵掠平板放热系数测试装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对空气纵掠平板放热系数测试装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关空气纵掠平板放热系数测试装置的技术咨询。
