恒压过滤实验装置,恒压过滤实验设备,恒压过滤实验台由恒压过滤常数测定实验装置实验对象、空压机、智能仪表上位控制系统、上位控制系统软件及数据分析处理软件几部分组成。

[规格型号]：MYH-33

[产品名称]：恒压过滤实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

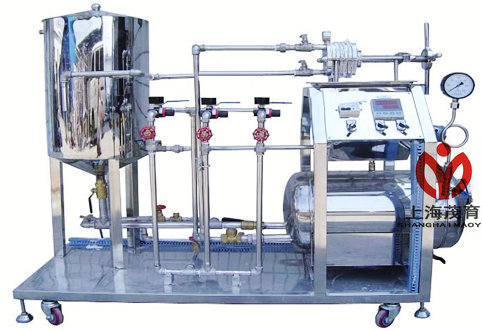

MYH-33 恒压过滤实验装置（数据型）

一、产品概述：
恒压过滤实验装置,恒压过滤实验设备,恒压过滤实验台由恒压过滤常数测定实验装置实验对象、空压机、智能仪表上位控制系统、上位控制系统软件及数据分析处理软件几部分组成。
二、功能及特点：
1、整体体现板框压滤机构造和操作流程；使学生通过恒压过滤实验，验证过滤基本原理。
2、测定过滤常数K、Qe、 e及压缩性指数S；
3、实验设备由过滤板、过滤框组成的不锈钢小型工业用板框过滤机，实验设备整体美观、简单，操作方便。拌料桶料浆和供料压力罐都采用了压缩空气吹动搅拌。
4、过滤压力范围（0--0.3MPa），通过自动压力改变，体现操作压力对过滤速率影响；
5、过滤恒压通过3组恒压调节阀实现，可一次完成3个恒定压力实验过程，三组压力设定自由调节。
6、滤液量测量：手动控制采用量筒+秒表，自动控制动控制采用电子天平自动测量装置，在一组实验中，可自动采样测量滤液量数据。
7、系统实验完成后可把压力罐内的余料反压回料浆桶内，可保证压力罐清洁和无积料堵塞的情况。
三、检测传感装置及二次仪表
1、过滤压力测量——选用国标指针压力表就地显示，同时采用扩散硅压力传感器+数显仪表测量压力罐压力的双重测量显示的方法测量。
2、滤液量测量——手动控制采用量筒+秒表，自动控制动控制采用带RS232接口的电子天平自动测量装置，在一组实验中，可自动采样测量滤液量数据。
3、过滤压力调节控制——过滤恒压通过3组恒压调节阀来实现，可一次完成3个恒定压力实验过程，三组压力设定自由调节。压力罐压力的双重测量显示的方法测量。
四、技术数据及配置清单

分项	说明
装置功能	1、整体体现板框压滤机构造和操作流程；使学生通过恒压过滤实验，验证过滤基本原理 2、测定过滤常数K、Qe、 e及压缩性指数S 3、可进行不同物料过滤分离的科研开发或产品的中试。
设计参数	1、对象部分：长x宽x高：1400x500x1500mm，不锈钢材质框架（带滑轮及禁锢角） 2、过滤压力0-0.2Mpa 3、单板框过滤板尺寸Ø100mm，4框，2洗涤板，3个非洗涤板，800目工业滤布，滤框容积0.28～0.56升，过滤面积0.0934m2 4、压缩机供气压力：0－0.7Mpa
外形尺寸	对象部分：长x宽x高：1400x500x1500mm，不锈钢材质框架（带滑轮及禁锢角）电器控制箱：集成在对象上压缩机：长x宽x高：800x300x500mm
公用工程	电：AC220V、5A、单相三线制水：实验设备自带过滤料浆搅拌桶，实验时开启过滤料浆搅拌桶进水阀门加入一定的水进入过滤料浆搅拌桶，同时加入一定的轻质Ca C03原料，空气搅拌成一定浓度的过滤悬浊液。气：压缩空气，来自空压机
实验物料	水同轻质Ca C0₃配置的一定浓度的轻质Ca C0₃原料过滤悬浊液
对象组成	空压机： 0－0.8Mpa，排气量0－0.007M3/min 标准不锈钢过滤板框：不锈钢材质，过滤板框过滤截面Ø100mm，三板框组成过滤料浆搅拌桶：Ø400mmx600mm不锈钢制做。过滤料浆过滤料浆压力罐：镜面不锈钢材质，Ø350mmx600mm，带安全阀及玻璃视镜。洗水罐： 12升，不锈钢，0.4MPa，自动放净计量槽： 15升，不锈钢不锈钢材质框架（带滑轮及禁锢角）
检测组成	变量	检测机构	显示机构	产地/型号
	过滤压力	指针式压力表精度：1.5%FS	指针压力表就地显示	指针式压力表：杭州仪表厂0－0.6MPa
		扩散硅压力传感器+智能数显表	智能数显表	智能数显表：宇电自动化
	滤液量测量	高精度电子天平称精度：0.1%FS	高精度电子天平称自带数码显示	高精度电子天平称自带数码显示及通讯接口：上海精工。
控制调节组成	调节变量	执行机构及调节仪表
	过滤压力调节	恒压定值调节阀
智能仪表控制系统电器控制箱组成	智能仪表控制系统电器控制箱：集成在对象上，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；配置带钥匙的电源启动控制回路和多组保险丝，同时每一组强电输出都有旋钮开，关控制，保证设备安全，操作控制便捷。
软件组成	载体要求	同方计算机：双核2.0G，内存2GDDR2，硬盘500G，光驱，鼠标，键盘，3年质保，显示器：19”液晶，全国联保；操作系统：正版WINDOWS XP。
	在线监控	MCGS5.5通用版组态软件；
	数据处理	数据处理软件一套；在线监控软件；
