恒压过滤实验设备,恒压过滤实验装置,恒压过滤实验台功能：了解板框压滤机的构造、过滤工艺流程和操作方法；掌握恒压过滤常数的测定方法，加深对其的概念和影响因素的理解；学习滤饼的压缩性指数s和物料常数的测定方法；学习用正交试验法来安排实验，达到最大限度地减小实验工作量的目的；学习对正交试验法的实验结果进行科学的分析，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。
|
分 项 |
说 明 |
|||
|
装置特点 |

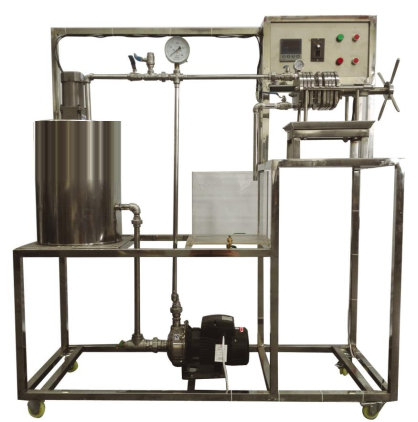

1、恒压过滤实验设备,恒压过滤实验装置,恒压过滤实验台是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机，能完整地体现了板框压滤机的构造和操作流程，采用高压浆料泵将物料注入过滤机，工程化概念强。 2、滤板采用平面螺纹网状形，结构先进，容易清洗，能有效延长各种滤膜的使用寿命。 3、产品所有密封部件均采用硅橡胶或氟橡胶（耐酸耐碱）密封圈，耐高温、耐腐蚀、无毒、无渗漏，设备采用机械压紧方式，密封性能好。 4、装置设计可360度观察，实现全方位教学与实验。 5、本装置为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运，整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性。 |
|||
|
装置功能 |
1、了解板框压滤机的构造、过滤工艺流程和操作方法。 2、掌握恒压过滤常数的测定方法，加深对其的概念和影响因素的理解。 3、学习滤饼的压缩性指数s和物料常数的测定方法。 4、学习用正交试验法来安排实验，达到最大限度地减小实验工作量的目的。 5、学习对正交试验法的实验结果进行科学的分析，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。 |
|||
|
设计参数 |
1、板框：过滤面积 0.0245m2。 2、过滤压力：0～0.2MPa。 3、过滤常数K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400 4、压缩性指数 s ：0.1-0.3，物性常数 k：1.0×10-9--3.5×10-9 5、工作温度：0--50℃。 |
|||
|
公用设施 |
1、水：装置自带不锈钢水箱，连接自来水。实验时经高压泵进入过滤器后循环使用。 2、电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：固体CaCO3，外配设备：秒表。 |
|||
|
主要设备 |
1、304不锈钢物料桶：φ500×600mm。 2、304不锈钢板框：共5块，过滤板框过滤截面Φ100mm。 3、有机玻璃滤液箱：320*280*300mm。 4、调速电机：电压AC220V，功率90W，搅拌器转速：0-200r/min。 5、指针式压力表：0～0.25Mpa。 6、温度显示仪，Pt100铂电阻温度传感器 ：0—100℃。 7、不锈钢离心泵：功率750W，最大流量7.2m3/h。 8、电器：接触器、开关、漏电保护空气开关。 9、304不锈钢管路、管件及阀门。 10、304不锈钢仪表柜：测控、电器设备在实验架上。 11、304不锈钢材质框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
板框进口压力 |
指针式压力表 |
压力表就地显示 |
调压阀（手动） |
|
|
滤液体积 |
5000ml标准箱 |
直读 |
无 |
|
|
过滤时间 |
数字秒表 |
秒表直读 |
无 |
|
|
温度 |
PT100铂电阻 |
数字温度计 |
无 |
|
