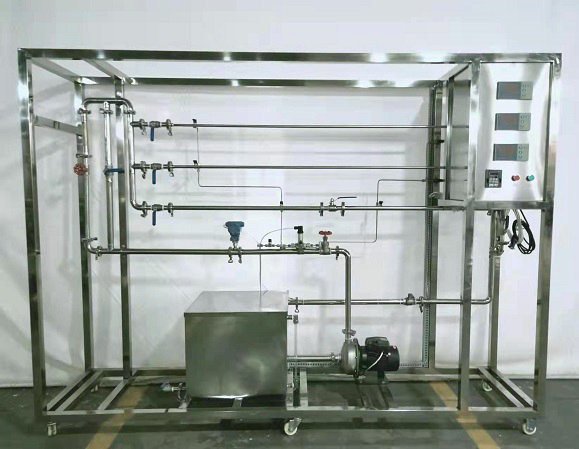

流体流动阻力实验台,流体流动阻力实验装置,流体流动阻力实验设备是学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法，掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。测定湍流状态下流体流经阀门时的局部阻力系数。学习压差传感器测量压差，流量计测量流量的方法。学习合理选择坐标系的方法。
|
技术指标 |
说 明 |
|||
|
装置特点 |
1、流体流动阻力实验台,流体流动阻力实验装置,流体流动阻力实验设备数据稳定，重现性好，能给实验者较明确的流体阻力概念。 2、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 3、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 4、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 5、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 6、管路取压采用工业标准均压环方式，取压稳定、准确；采用高压用差压传感器和低压用工业标准倒U型压差计，工艺美观，操作方便。 7、 整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 8、装置设计可360度观察，实现全方位教学与实验。 9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。 |
|||
|
装置功能 |
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。 2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。 3、测定湍流状态下流体流经阀门时的局部阻力系数。 4、学习压差传感器测量压差，流量计测量流量的方法。 5、学习合理选择坐标系的方法。 |
|||
|
设计参数 |
流体阻力： 光滑管：雷诺数：500~30000，液体流量：10~1000 L/h，阻力压降0-30kPa。常温、常压操作。 粗糙管：雷诺数：500~30000，液体流量：10~1000 L/h，阻力压降0-30kPa。常温、常压操作。 阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，阻力压降0-30kPa。常温、常压操作。 |
|||
|
公用设施 |
1、水：装置自带304不锈钢水箱，连接自来水，实验时经离心泵进入测试管路，循环使用。 2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：清洁自来水，外配设备：无。 |
|||
|
主要设备 |
1、304不锈钢光滑管：测量管径25mm，管长L—1500mm。 2、304不锈钢粗糙管：测量管径25mm，管长L—1500mm，内装不锈钢螺旋丝。 3、304不锈钢局部管：测量管径25mm，管长L—1500mm，上有不锈钢阀门一个。 4、LZB-25水转子流量计：流量范围100～1000L/h。 LZB-10水转子流量计：流量范围10～100 L/h。 5、DN20涡轮流量计：流量范围0.5～10m3/h，4-20mA远传输出，流量检测机构 。 6、倒U型压差计，0--600mmH2O。 7、压差传感器：量程0～200KPa，4-20mA远传输出，压差检测机构。 8、宇电AI501（带485接口）温度数字显示仪。宇电AI501（带485接口）流量数字显示仪。宇电AI501（带485接口）压差数字显示仪。 9、304不锈钢离心泵：功率750W，流量2-10m3/h。 10、水箱：304不锈钢材质，容积80L，带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 11、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。 12、阀门：采用304不锈钢阀和优质铜阀。 13、电器：接触器、开关、漏电保护空气开关。 14、304不锈钢仪表柜：测控、电器设备在实验架上。 15、304不锈钢材质框架2200*550*1800mm(长×宽×高),带脚轮及禁锢脚。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
水流量 |
转子流量计 |
就地显示 |
手动阀控 |
|
|
水流量 |
涡轮流量计 |
数字显示仪表，精度：0.5%FS |
手动阀控 |
|
|
压差 |
压差传感器 |
数字显示仪表，精度：0.5%FS |
无 |
|
|
液体温度 |
PT100铂电阻 |
数字显示仪表，精度：0.5%FS |
无 |
|
|
软件组成 |
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 |
|||
