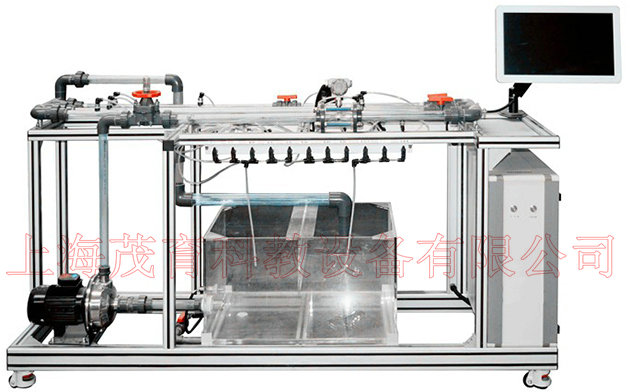

流体流动阻力实验设备,流体流动阻力实验装置,流体流动阻力实验台是学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法；掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线；测定湍流状态下流体流经阀门时的局部阻力系数；采用四点测压法精确测定局部阻力。
|
技术指标 |
说 明 |
|||
|
装置特点 |
1、流体流动阻力实验设备,流体流动阻力实验装置,流体流动阻力实验台数据稳定，重现性好，能给实验者较明确的流体阻力概念。 2、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 3、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 4、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 5、管路取压采用工业标准均压环方式，取压稳定、准确；采用差压传感器测量，工艺美观，操作方便。 6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 7、装置设计可360度观察，实现全方位教学与实验。 |
|||
|
装置功能 |
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。 2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。 3、测定湍流状态下流体流经阀门时的局部阻力系数。 4、采用四点测压法精确测定局部阻力。 |
|||
|
设计参数 |
流体阻力： 光滑管：雷诺数：0.80～6.0×104，液体流量：0.5~10 m3/h ，压差范围：10~100KPa。常温、常压操作。 粗糙管：雷诺数：0.60～6.0×104，液体流量：0.5~10 m3/h，压差范围：20~150KPa。常温、常压操作。 阀门局部阻力：雷诺数1.35～6.0×104，液体流量：0.5~10 m3/h，压差范围：10~200KPa。常温、常压操作。 |
|||
|
公用设施 |
水：装置自带透明水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水，外配设备：无。 |
|||
|
主要设备 |
1、粗管测量段：DN 20mm，透明可视，管长1000 mm，Re范围0.80～6.0×104。 2、细管测量段：DN 15mm，透明可视，1000 mm，Re范围0.60～6.0×104。 3、局部阻力：DN 15mm，四点取压，1000 mm，Re范围1.35～6.0×104,上装阀门一个。 4、涡轮流量传感器：量程0.5-10 m3//h，分辨率0.001 m3/h，4-20mA远传输出数字显示，流量检测机构。 5、压差传感器：压差范围：10~200KPa，分辨率0.01 KPa，4-20mA输出数字显示，压力检测机构。 6、循环水箱：≥100L，优质透明有机玻璃,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 7、管路：透明材质，壁厚≥2.5mm。 8、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。 9、304不锈钢离心泵：功率550W，最大流量6m3/h，扬程14m。 电器：接触器、开关、漏电保护空气开关。 11、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 12、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 13、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 14、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。 15、额定电压：220V，总功率：1.0kW。 16、外形尺寸：2200×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮. 17、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
水流量 |
涡轮流量计 |
触摸屏 |
手动阀控 |
|
|
压差 |
压差传感器 |
触摸屏 |
无 |
|
|
液体温度 |
PT100铂电阻 |
触摸屏 |
无 |
|
