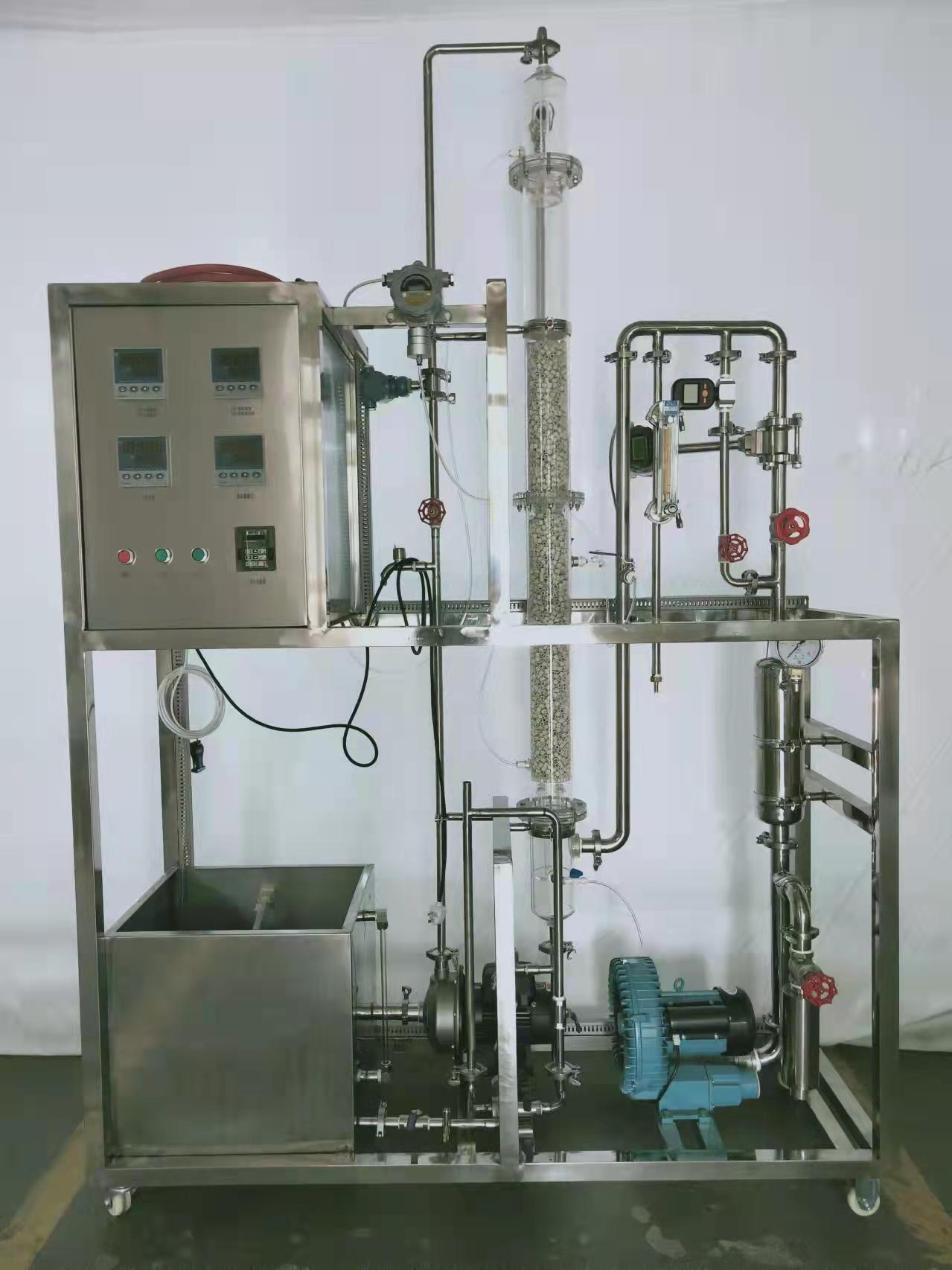

填料吸收实验设备,填料吸收实验装置,填料吸收实验台实验目的：了解填料吸收塔的结构、流程及操作方法；观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系；测定总传质系数Kya，并了解其影响因素。
|
技术指标 |
说 明 |
|||
|
设备特点 |
1、填料吸收实验设备,填料吸收实验装置,填料吸收实验台美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 4、全塔气液接触现象可视。 5、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。 6、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。 7、装置设计可360度观察，实现全方位教学与实验。 8、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。 |
|||
|
实验目的 |
1、了解填料吸收塔的结构、流程及操作方法。 2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。 3、测定总传质系数Kya，并了解其影响因素。 |
|||
|
设计参数 |
1、体系：CO 2 -空气-水，常压常温，液体流量范围：0.1-2m 3 /h，气体流量范围 0～5m 3 /h。 2、填料塔：塔内径 80-200 mm，填料层：0.5-2 m。 |
|||
|
公用设施 |
水：装置自带304不锈钢水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。 电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 气：空气来自风机（自带气源），CO2来自气体钢瓶。 实验物料：水-- CO2。 外配设备：二氧化碳钢瓶及减压阀、化学分析仪（用户自配）。 |
|||
|
主要设备 |
1、玻璃填料吸收塔：,内装φ10×10mm拉西环不锈钢填料；填料塔内径 D=90mm。 吸收塔填料层有效高度Z＝800mm。 2、LZB-3 CO2转子流量计：流量范围 0.16～1.6L/min 。 3、空气流量计：孔板流量计，孔板喉径：φ10mm，压差传感器0～2KPa。 4、液体流量：DN6涡轮流量计：流量范围10～600 L/h，4-20mA远传输出，流量检测机构。 5、塔体床层压降由5KPa差压传感器测取，观察上下塔压降变化。 6、宇电AI702M（带485接口）多路温度数字显示仪。 7、宇电AI702M（带485接口）多路流量数字显示仪。 8、宇电AI501（带485接口）数字压差显示仪。 9、混合稳压罐：304不锈钢制作，对空气和二氧化碳气体充分混合、稳压后输入吸收塔 10、鼓风机：旋涡气泵,功率 250W，最大流量30m3/h。 11、不锈钢增压泵：功率90W，最大流量1m3/h。 12、电器：接触器、开关、漏电保护空气开关。 13、304不锈钢管路、管件及阀门。 14、304不锈钢仪表柜：测控、电器设备在实验架上。 15、304不锈钢材质框架1500*500*2000mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
液体进口温度 |
Pt100铂电阻 |
数字显示仪表，精度：0.5%FS |
无 |
|
|
气体进口温度 |
Pt100铂电阻 |
数字显示仪表，精度：0.5%FS |
无 |
|
|
液体流量 |
涡轮流量计 |
数字显示仪表，精度：0.5%FS |
变频器 |
|
|
CO2流量 |
转子流量计 |
流量计就地显示 |
手动阀门 |
|
|
空气流量 |
孔板流量计 |
数字显示仪表，精度：0.5%FS |
变频器 |
|
|
塔体压降 |
差压传感器 |
数字显示仪表，精度：0.5%FS |
无 |
|
|
CO2液体浓度 |
化学分析 |
气相色谱仪 |
六通阀 |
|
|
软件组成 |
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。 |
|||
