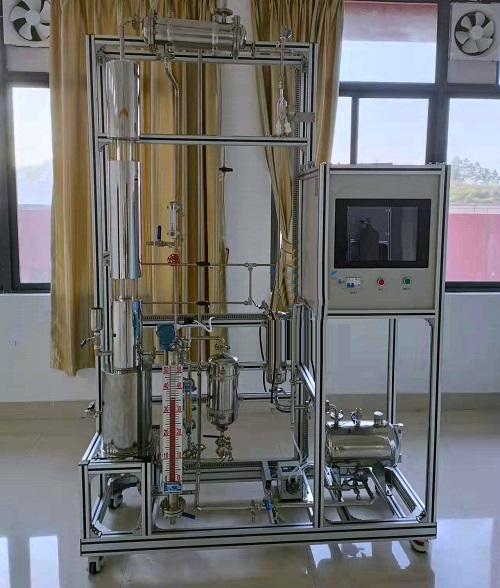

填料精馏实验装置,填料精馏实验设备,填料精馏实验台是了解填料精馏塔实验装置的基本结构和工作原理，掌握其操作方法；学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。
|
技术指标 |
说 明 |
|||
|
装置特点 |
||||
|
装置功能 |
1、了解填料精馏塔实验装置的基本结构和工作原理，掌握其操作方法； 2、学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。 3、掌握回流比的调节方法，研究回流比对精馏塔分离效率的影响。 4、全触摸集成化控制，高稳定数据传输，硬件加密。 |
|||
|
设计参数 |
1、常压操作。 2、上升蒸汽量：2-4L/h。 3、回流比：4--∞。 4、塔顶浓度≥80% |
|||
|
公用设施 |
1、水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。 2、电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：乙醇—水，外配设备：阿贝折光仪、超级恒温器、乙醇（用户自配）。 |
|||
|
主要设备 |
1、304不锈钢塔体：φ40×1200mm，可调节进料位置，每段塔节都设有进料口和取样口，内装规整的φ3*3拉西环填料。 2、304不锈钢塔釜：容积≥5L，再沸器直接置于精馏塔下部，采用不锈钢制作，内置电加热管加热。总加热功率2000W，可调；分两组，各1000W，自动控制，承担精馏塔的温度控制调节。 3、塔顶全凝器：盘管式，304卫生级不锈钢，尺寸φ89×300mm。冷凝器下部与精馏塔体直接相连，以减少热损失。 4、管路：304卫生级不锈钢管路、管件及阀门。 5、原料罐：304不锈钢材质，容积25L。 6、冷却水流量计：转子流量计：透明可视，量程16-160L/h。 7、残液罐和产品罐：容积2L，带液位显示。 8、液位计传感器，500mm插入式液位计，4-20mA远传输出，流量检测机构。 9、塔釜压力：压力传感器，测量范围：0-20KPa，精度0.5级。 10、进料泵，蠕动泵1台，外控功能：转速控制，方向控制，启停控制。转速范围：0.1-150rpm。转速分辨率：0.1rpm。流量范围: 0.01-150ml/min。 11、回流系统：由24V电磁铁和时间继电器控制回流比，回流比控制范围：99：1-1：99。 12、温度传感器：Pt100，分辨率0.1℃，精度0.5%。插入长度可调整，直径φ3mm 13、电器：接触器、开关、漏电保护空气开关。 14、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 15、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 16、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 17、显示终端：采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。 18、额定电压：220V，总功率：2.5kW. 19、外形尺寸：1500*550*2300mm(长×宽×高)，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 20、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 21、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
进料流量 |
蠕动泵 |
触摸屏 |
自动调节 |
|
|
塔釜液位 |
液位传感器 |
触摸屏 |
自动 |
|
|
塔釜压力 |
压力传感器 |
触摸屏 |
无 |
|
|
温度 |
Pt100铂电阻 |
触摸屏 |
无 |
|
|
回流比 |
回流比继电器 |
触摸屏 |
自动 |
|
|
塔釜温度 |
PT100铂电阻 |
触摸屏 |
固态调压模块 |
|
