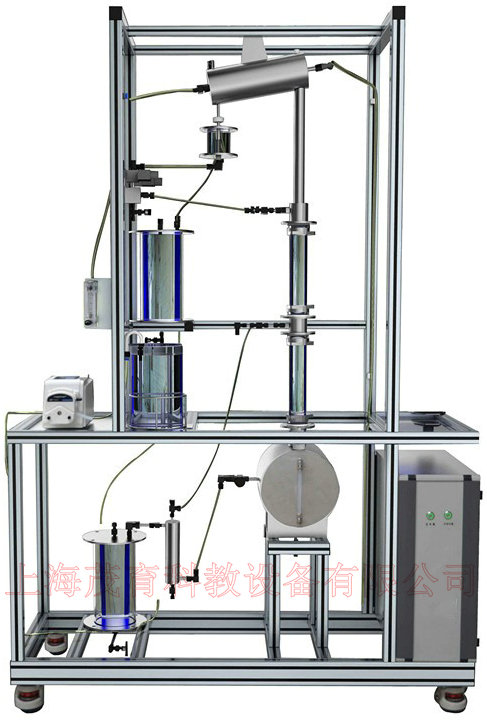

填料精馏实验设备,填料精馏实验装置,填料精馏实验台功能：了解填料精馏塔实验装置的基本结构和工作原理，掌握其操作方法；塔身透明可视，可观察塔内的工作状态；进料可与塔釜液热交换，实现废热再利用；回流比可自动控制，观察全回流和不同回流比下，对系统温度稳定性的影响；管路及转子流量计内实验介质流动状态清晰可视；
|
技术指标 |
说 明 |
|||
|
装置特点 |
||||
|
装置功能 |
1、了解填料精馏塔实验装置的基本结构和工作原理，掌握其操作方法； 2、塔身透明可视，可观察塔内的工作状态； 3、进料可与塔釜液热交换，实现废热再利用； 4、回流比可自动控制，观察全回流和不同回流比下，对系统温度稳定性的影响； 5、管路及转子流量计内实验介质流动状态清晰可视； |
|||
|
设计参数 |
常压操作。 上升蒸汽量：2L/h。 回流比：4--∞。 塔顶浓度≥80% |
|||
|
公用设施 |
水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。 电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：乙醇—水，外配设备：阿贝折光仪、超级恒温器、乙醇（用户自配）。 |
|||
|
主要设备 |
1、304不锈钢塔体：φ30×1200mm，可调节进料位置，每段塔节都设有进料口和取样口，内装规整的φ3*3拉西环填料。 2、304不锈钢再沸器：再沸器直接置于精馏塔下部，采用不锈钢制作，内置电加热管加热。总加热功率2000W，可调；分两组，各1000W，两组采用先进的温控仪表自动控制，承担精馏塔的温度控制调节。 3、塔顶全凝器：盘管式，304卫生级不锈钢，尺寸φ89×300mm。换热面积0.028m2，冷凝器下部与精馏塔体直接相连，以减少热损失。 4、管路：透明，耐温120℃，耐腐蚀。 5、转子流量计：透明可视，16-160L/h。 6、原料罐、产品罐：玻璃，4L，可密闭。 7、液位计传感器，400mm插入式液位计，4-20mA远传输出，流量检测机构。 8、塔釜压力：压力传感器，测量范围：0-20KPa，精度0.5级。 9、进料计量泵，进料量：2.5-25L/h。 10、回流系统：由2个24V电磁阀和时间继电器控制回流比。 11、温度传感器：Pt100，分辨率0.1℃，精度0.5%。插入长度可调整，直径φ3mm 12、电器：接触器、开关、漏电保护空气开关。 13、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。 14、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 15、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。 17、额定电压：380V，总功率：3.5kW，质量：约150 kg 12、外形尺寸：1600*550*1600mm(长×宽×高)，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
进料流量 |
蠕动泵 |
触摸屏 |
自动调节 |
|
|
回流比 |
回流比继电器 |
触摸屏 |
手动 |
|
