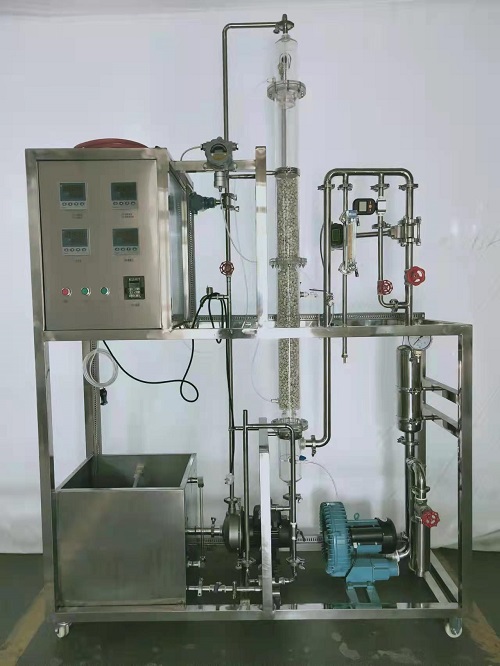

填料吸收实验装置,填料吸收实验设备,填料吸收实验台功能：了解填料精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法；学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法；掌握回流比的调节方法，研究回流比对精馏塔分离效率的影响。
|
技术指标 |
说 明 |
|||
|
装置特点 |
1、填料吸收实验装置,填料吸收实验设备,填料吸收实验台美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 4、塔主体、冷凝器和储槽均采用304不锈钢制造，工艺精细，制作精良。 5、进料液与塔釜残液换热，实现废热再利用，体现精馏过程充分利用热能的工程化概念。 6、手动和自动方式精确控制回流比，可实现全回流和部分回流操作。 7、采用结构上的巧妙设计控制塔釜液位，以避免电加热器干烧。 8、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 9、装置设计可360度观察，实现全方位教学与实验。 |
|||
|
装置功能 |
1、了解填料精馏塔及其附属设备的基本结构，掌握精馏过程的基本操作方法。 2、学会判断系统达到稳定的方法，掌握测定塔顶、塔釜溶液浓度的实验方法。 3、掌握回流比的调节方法，研究回流比对精馏塔分离效率的影响。 |
|||
|
设计参数 |
1、常压操作。 2、上升蒸汽量：2L/h。 3、回流比：4--∞。 4、塔顶浓度≥80% |
|||
|
公用设施 |
1、水：装置需冷却水，自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。 2、电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：乙醇—水，（外配设备：阿贝折光仪、超级恒温器、乙醇）（用户自配）。 |
|||
|
主要设备 |
1、304不锈钢塔体：φ50×1300mm，可调节进料位置，每段塔节都设有进料口和取样口，内装规整的φ3*3拉西环填料。 2、304不锈钢再沸器：再沸器直接置于精馏塔下部，采用不锈钢制作，内置电加热管加热。总加热功率2000W，可调；分两组，各1000W，两组采用先进的温控仪表自动控制，承担精馏塔的温度控制调节。 3、不锈钢冷凝器：冷凝器壳体采用304不锈钢制作。换热管采用传热效率较高的铜管制作，管径φ12mm、壁厚1mm，换热面积0.028m2。冷凝器下部与精馏塔体直接相连，以减少热损失。 4、304不锈钢进料罐：容积约15L，304不锈钢出料罐：容积约5L。 MP-20RM防腐型磁力泵，流量40L/h、扬程2.5m、输入功率30W，进行连续精馏实验时可通过加料出口阀、流量计向精馏塔加料。进料量：2.5-25L/h。 温度传感器：Pt100铂电阻，显示精度0.1℃，插入长度可调整，直径φ3mm，检测精馏塔塔底、塔体及塔顶温度。 5、回流系统：由2个24V电磁阀和时间继电器控制回流比。 6、热电偶温度传感器 ：0—100℃（8支）。 7、宇电AI704多路温度显示仪。 8、宇电AI518温度控制仪。 9、宇电AI501H回流比控制显示仪。 10、电器：接触器、开关、漏电保护空气开关。 11、304不锈钢管路、管件及阀门。 12、304不锈钢仪表柜：测控、电器设备在实验架上。 13、304不锈钢材质框架1600*550*1600mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
进料流量 |
磁力泵 |
转子流量计 |
手动调节 |
|
|
回流比 |
回流比继电器 |
回流比控制显示仪 |
手动 |
|
|
液体温度 |
Pt100铂电阻 |
数字温度仪表 |
无 |
|
|
塔釜温度 |
Pt100铂电阻 |
数字温度控制仪 |
固态调压模块 |
|
